Дизайнер выбрал светильники, заказчик согласовал вечерние сценарии и хочет менять яркость с настенной панели. При подборе автоматизации в спецификации появляется шлюз KNX–DALI. Возникают вопросы: зачем он нужен, подойдут ли выбранные светильники и можно ли использовать другое решение?
Ответ зависит от оборудования и задач освещения. Шлюз KNX–DALI выбирают вместе с драйверами, светильниками и сценариями управления. Покупка шлюза сама по себе не обеспечивает диммирование, изменение цветовой температуры или независимое управление всеми источниками света.
Разберём, когда имеет смысл использовать связку KNX/DALI и что проверить до закупки.
Как связаны KNX, DALI и светильники
KNX объединяет функции автоматизации объекта: освещение, шторы, климат и другие системы. Команды могут поступать от клавиш, панелей, датчиков или согласованной логики управления.
DALI — цифровой интерфейс управления освещением. Через него совместимые устройства получают команды, например на включение или изменение яркости.
В светодиодном освещении важную роль играет драйвер — устройство, которое обеспечивает необходимое питание источника света. Для управления через DALI драйвер должен поддерживать этот интерфейс.
Шлюз KNX–DALI связывает две системы: принимает команды KNX и обеспечивает управление оборудованием DALI. Такие устройства выпускаются специально для интеграции освещения DALI в KNX.

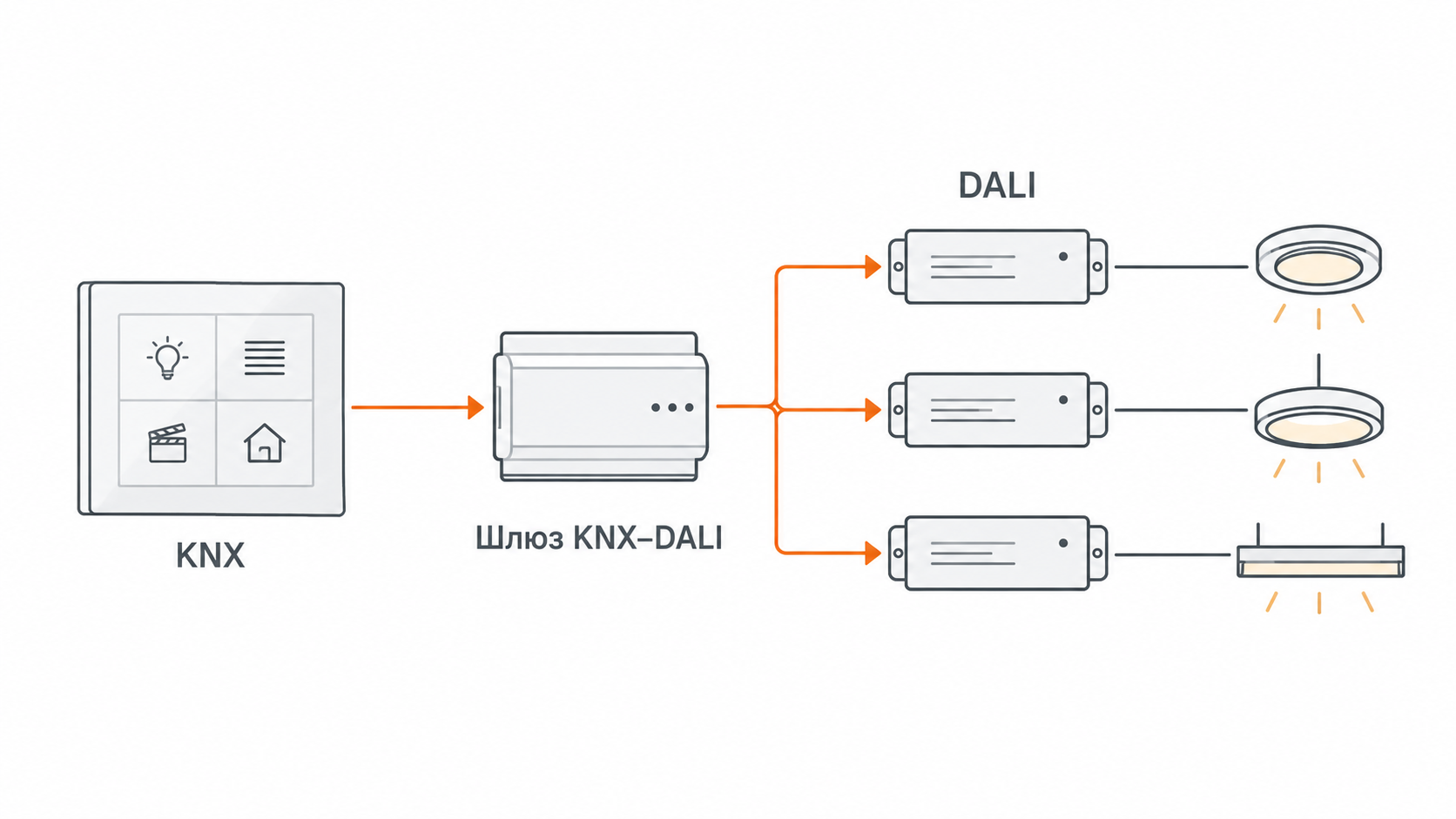

Упрощённая функциональная цепочка выглядит так:
Панель KNX → шлюз KNX–DALI → DALI-драйвер → светильник.
Это описание передачи команд. Электропитание светильников, питание линии управления и монтажные подключения рассматриваются отдельно в рабочей документации.
Когда нужен шлюз KNX–DALI
Шлюз нужен, когда оборудование DALI необходимо включить в управление освещением KNX.
Например, на объекте выбраны светильники с DALI-драйверами, а заказчик хочет управлять ими с KNX-панелей и использовать общие сценарии дома. Шлюз обеспечивает связь между этими частями системы.
Связку KNX/DALI можно рассматривать, если требуется:
- управлять адресуемыми устройствами освещения;
- объединять их в группы;
- задавать уровни яркости для сценариев;
- управлять цветовой температурой или цветом при соответствующей комплектации;
- получать предусмотренные оборудованием сведения о состоянии и неисправностях.
Однако ни большое количество светильников, ни само желание установить умный дом не делают DALI обязательным. Необходимость решения определяется функциями, выбранными источниками света, инфраструктурой и условиями эксплуатации.
Иллюстративный пример. В гостиной предусмотрены основной свет, подсветка стены и свет над обеденным столом. Заказчик хочет изменять их яркость независимо. Инженер проверяет драйверы и сравнивает подходящие способы управления. DALI может быть одним из вариантов, но его выбор нужно обосновать характеристиками проекта.
Когда можно использовать другое решение
Управление освещением KNX не ограничивается DALI. На одном объекте могут применяться разные способы управления для разных нагрузок.
| Задача | Какие решения можно рассматривать |
|---|---|
| Включение и выключение групп | Коммутационные KNX-актуаторы |
| Изменение яркости совместимых нагрузок | Подходящие диммирующие KNX-актуаторы |
| Управление светодиодными лентами | Контроллеры под характеристики ленты |
| Управление оборудованием DALI из KNX | Шлюз KNX–DALI |
Актуатор — исполнительное устройство, которое выполняет команды системы: например, переключает нагрузку или регулирует яркость.
Выбор следует делать по всей цепочке оборудования. Для одной группы достаточно включения, для другой требуется диммирование, а для третьей — изменение цветовой температуры.
При сравнении вариантов учитывают не только стоимость модуля, но и драйверы, кабельную инфраструктуру, монтаж, настройку и обслуживание. Более дешёвое устройство не обязательно означает меньшую стоимость готового решения.

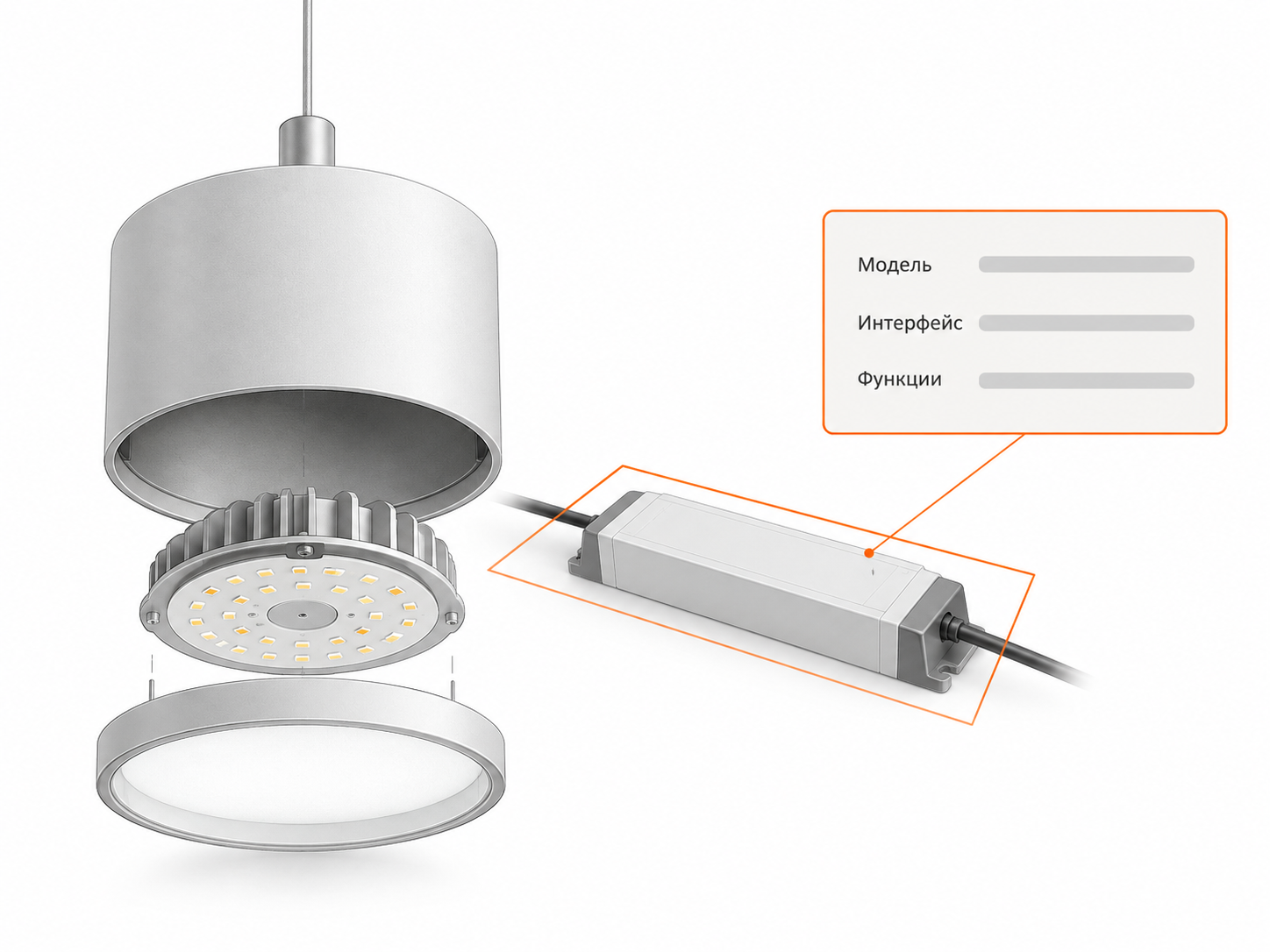

Что проверить в светильнике и драйвере до покупки
Надписи «LED» и «диммируемый» не подтверждают поддержку DALI. Регулирование яркости может выполняться разными способами, поэтому необходима документация конкретной модели.
Попросите поставщика указать:
- точную модель светильника;
- модель установленного или предлагаемого драйвера;
- поддерживаемый интерфейс управления;
- доступные функции;
- ограничения и требования к установке;
- возможность и условия замены драйвера.
Для компонента DALI-2 можно проверить наличие сертификации в официальной базе DALI Alliance. Она содержит сведения о сертифицированных устройствах. Сертификация способствует совместимости, но требуемые функции всё равно нужно сопоставлять по документации.
Особенно важно зафиксировать драйвер, если светильник изготавливается под заказ или поставляется в нескольких вариантах. Замена на другой блок при сохранении корпуса светильника может изменить способ управления.
Если заказчик ожидает плавное регулирование на небольшой яркости, этот результат также нужно обсудить. Поддержка интерфейса сама по себе не описывает все особенности фактического света.
Как выбрать шлюз KNX–DALI
Шлюз выбирают по структуре освещения и функциям, которые должны быть доступны из KNX.
| Критерий | Что проверить |
|---|---|
| Число линий DALI | Сколько независимых линий предусмотрено в проекте |
| Адресная ёмкость | Сколько адресов занимает выбранное оборудование |
| Способ управления | Индивидуальное, групповое или широковещательное управление |
| Функции света | Яркость, цветовая температура, цвет |
| Обратная связь | Какие состояния и сообщения об ошибках доступны |
| Питание линии | Встроено ли питание DALI и соответствует ли оно расчёту |
| Настройка | Как выполняются поиск устройств, адресация и назначение групп |
| Обслуживание | Как заменять устройства и сохранять итоговую конфигурацию |
Эти характеристики нужно проверять у конкретной модели. Название «DALI-шлюз» не означает одинаковых возможностей всех устройств.
Если в проекте есть аварийное освещение, датчики DALI-2 или дополнительные функции диагностики, их поддержку рассматривают отдельно. Она не должна подразумеваться по умолчанию.
Адреса, группы и каналы: почему их нельзя путать
При подборе оборудования важно различать несколько понятий.
Линия DALI объединяет подключённые к ней устройства. Адрес позволяет обращаться к определённому адресуемому компоненту. Группа объединяет компоненты для совместного управления.
Для одной линии DALI предусмотрено до 64 коротких адресов исполнительных устройств и 16 групп. Но эти параметры нельзя автоматически переводить в «64 светильника»: считать нужно адресуемые компоненты выбранной комплектации.
Один светильник может содержать несколько драйверов. Возможна и другая организация оборудования, поэтому расчёт выполняют по документации.

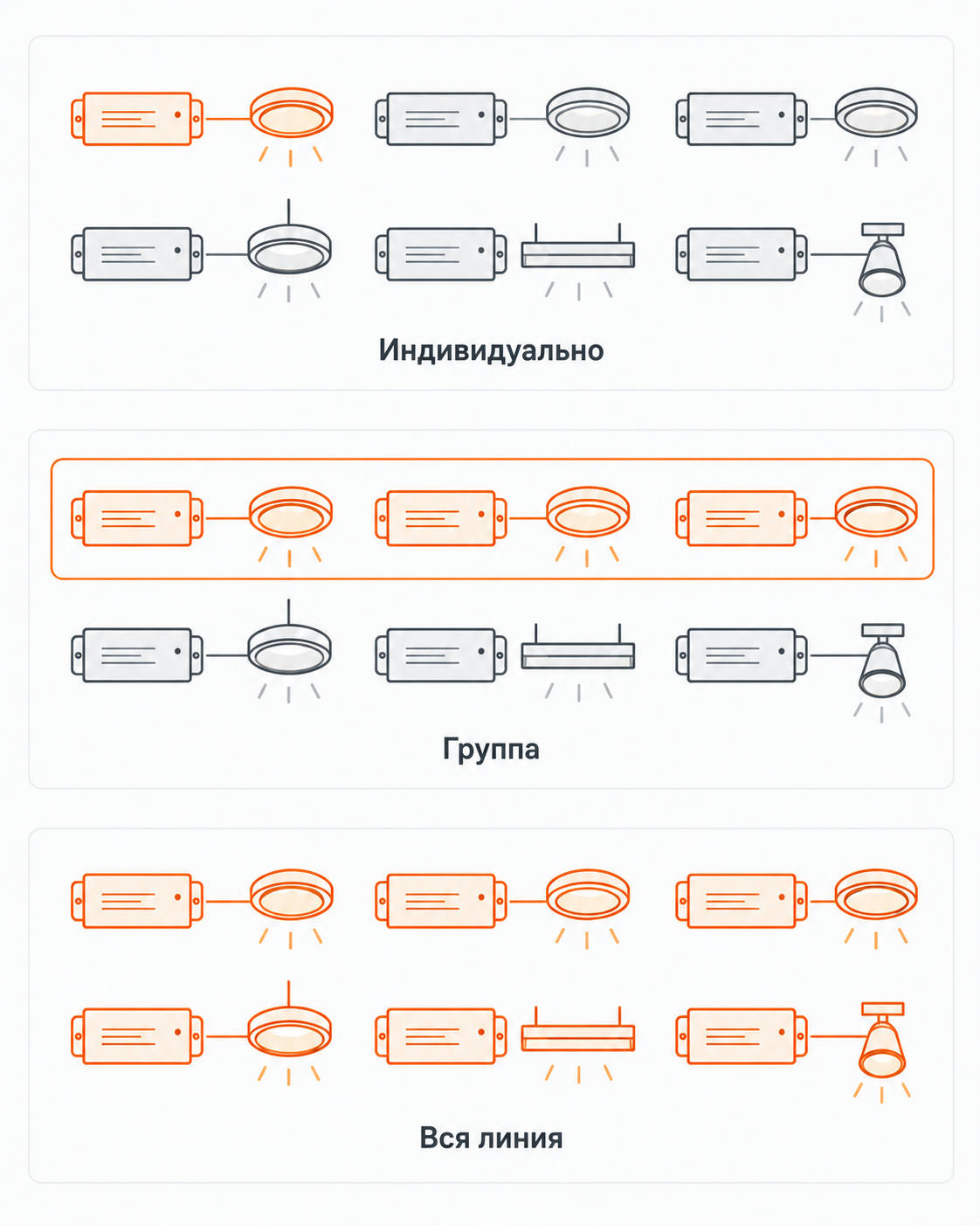

Дополнительно проверяют способ управления шлюза:
- индивидуальный — обращение к конкретному устройству;
- групповой — управление назначенной группой;
- широковещательный — общая команда устройствам линии без выбора отдельного адреса или группы.
Широковещательное управление может подходить для совместной работы освещения, но не заменяет независимое управление отдельными источниками.
Пример. Две декоративные линии должны изменять яркость отдельно. До покупки нужно убедиться, что выбранный шлюз и организация DALI позволяют реализовать это разделение.
Диммирование, Tunable White и цвет: разные задачи
В требованиях к освещению стоит отдельно описать три функции.
Изменение яркости
Диммирование позволяет менять интенсивность света. Согласуйте, какие группы регулируются, какие уровни нужны в сценариях и как пользователь изменяет яркость вручную.
Изменение цветовой температуры
Tunable White — управление оттенком белого света в пределах возможностей светильника. Например, заказчик может хотеть более тёплый вечерний свет.
Для этого требуются соответствующие источники света, драйверы и поддержка выбранного способа управления шлюзом.
Управление цветом
Для RGB и других цветовых решений нужно проверить поддерживаемый тип управления и возможности всей комплектации.
Производители отдельно указывают поддержку цветового управления и Tunable White для определённых моделей шлюзов. Следовательно, эти функции необходимо проверять при выборе устройства.
В документации могут встречаться обозначения DT6 и DT8. Для выбора важно понимать, что поддержка управления яркостью не равнозначна поддержке цветовой температуры или цвета. У DT8 также проверяют конкретные поддерживаемые функции.
Заказчику полезнее сформулировать ожидаемый результат: какой свет нужен, где и когда он меняется. Инженер переводит это описание в требования к драйверам и шлюзу.
Что предусмотреть в проекте и перед монтажом
Выбор KNX/DALI влияет на подготовку объекта. Необходимо согласовать электропитание, инфраструктуру управления, размещение устройств и доступ для обслуживания.
До монтажа определите:
- расположение светильников и драйверов;
- состав линий DALI;
- место установки шлюза;
- требования к питанию и подключениям;
- маркировку оборудования;
- возможность доступа к драйверам;
- порядок фиксации изменений.
Драйвер, скрытый за потолком, должен оставаться доступным для предусмотренного обслуживания. Способ доступа лучше согласовать до завершения отделки.
Длины, сечения и способы прокладки кабелей определяются проектом, условиями объекта и документацией оборудования. Использовать одну универсальную схему для любых помещений и устройств не следует.
Если светильник или драйвер заменили после выпуска документации, нужно проверить влияние замены на управление и обновить материалы.
Почему шлюз нужно установить, настроить и проверить
После монтажа необходимо связать реальные устройства с согласованными функциями.
В зависимости от модели и архитектуры работы могут включать:
- обнаружение и идентификацию оборудования DALI;
- адресацию;
- назначение групп;
- настройку связи с командами KNX;
- настройку сценариев;
- проверку обратной связи;
- фиксацию итоговой конфигурации.
На объекте проверяют, что выбранная группа реагирует на нужную команду, яркость изменяется ожидаемым образом, а сценарий выполняется полностью.
Полезно также согласовать поведение ручного и автоматического управления. Например, что произойдёт, если после запуска вечернего сценария человек самостоятельно включит основной свет.
Порядок замены драйвера тоже стоит обсудить заранее: какие действия потребуются для возвращения нового устройства в существующую систему.
Типовые ошибки при выборе KNX/DALI
| Ошибка | Как избежать |
|---|---|
| DALI рассматривают после закупки светильников | Согласовать способ управления до заказа |
| Слово «диммируемый» принимают за поддержку DALI | Проверить модель и интерфейс драйвера |
| Шлюз выбирают только по числу адресов | Сопоставить функции и способы управления |
| Не проверяют управление цветовой температурой | Проверить светильник, драйвер и шлюз |
| Заменяют драйвер без согласования | Повторно оценить совместимость |
| Не предусматривают доступ к оборудованию | Согласовать обслуживание до отделки |
| Настройку не включают в состав работ | Определить исполнителя и порядок проверки |
Большинство этих вопросов можно закрыть до закупки, если есть точные модели оборудования и описание требуемого поведения света.
Чек-лист перед покупкой шлюза KNX–DALI
- Функции и сценарии освещения описаны.
- Модели светильников и драйверов определены.
- Поддержка DALI подтверждена.
- Количество линий, адресов и групп рассчитано.
- Способы управления соответствуют задачам.
- Требуемые функции цвета и температуры проверены.
- Питание и монтаж учтены.
- Доступ к драйверам предусмотрен.
- Замены оборудования согласованы.
- Настройка и испытания включены в план работ.
Если по одному из пунктов нет ответа, обозначьте его в спецификации как вопрос для уточнения до заказа зависимых позиций.
Частые вопросы
Нужен ли DALI для любого умного дома на KNX?
Нет. Способ управления выбирают по функциям и характеристикам освещения. На одном объекте могут сочетаться DALI, коммутационные актуаторы, диммеры и контроллеры.
Можно ли подключить обычный светильник к DALI-шлюзу?
Непосредственное управление требует соответствующего DALI-компонента. Возможность замены драйвера или применения другого решения оценивают по конкретному светильнику.
Сколько светильников поддерживает один шлюз?
Это зависит от числа линий, адресной ёмкости, состава драйверов и ограничений модели. Расчёт выполняют по адресуемым компонентам, а не только по количеству светильников.
Можно ли использовать драйверы разных производителей?
Такую комплектацию можно рассматривать. Нужно проверить поддержку стандартов, требуемых функций и совместимость с выбранным шлюзом.
Все ли шлюзы поддерживают изменение цветовой температуры?
Нет, эту возможность необходимо подтверждать по документации конкретной модели вместе с характеристиками драйвера и светильника.
Можно ли совместить DALI и другие способы управления?
Да. Архитектуру можно подобрать под разные группы освещения, сохранив согласованные команды и сценарии в KNX.
