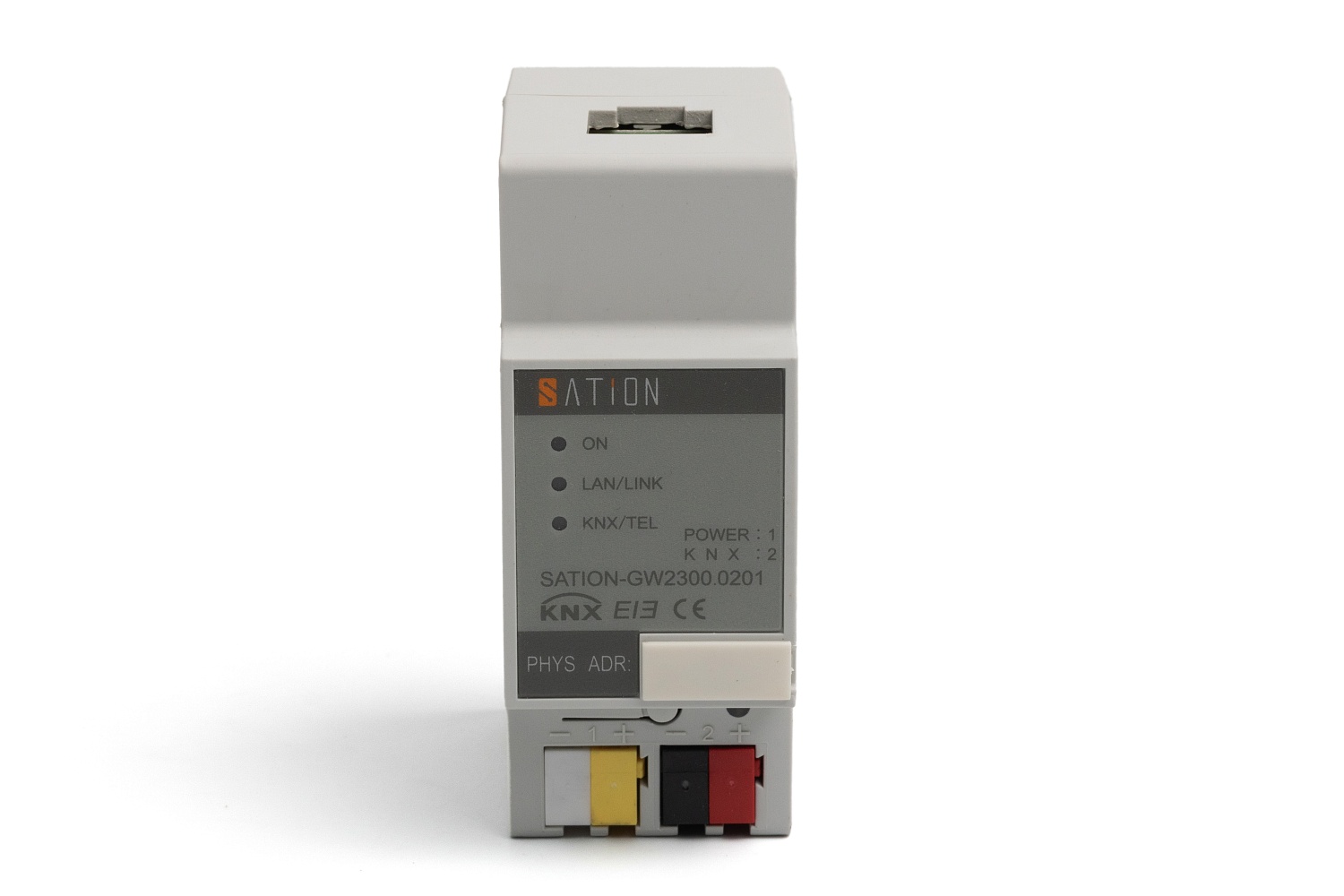

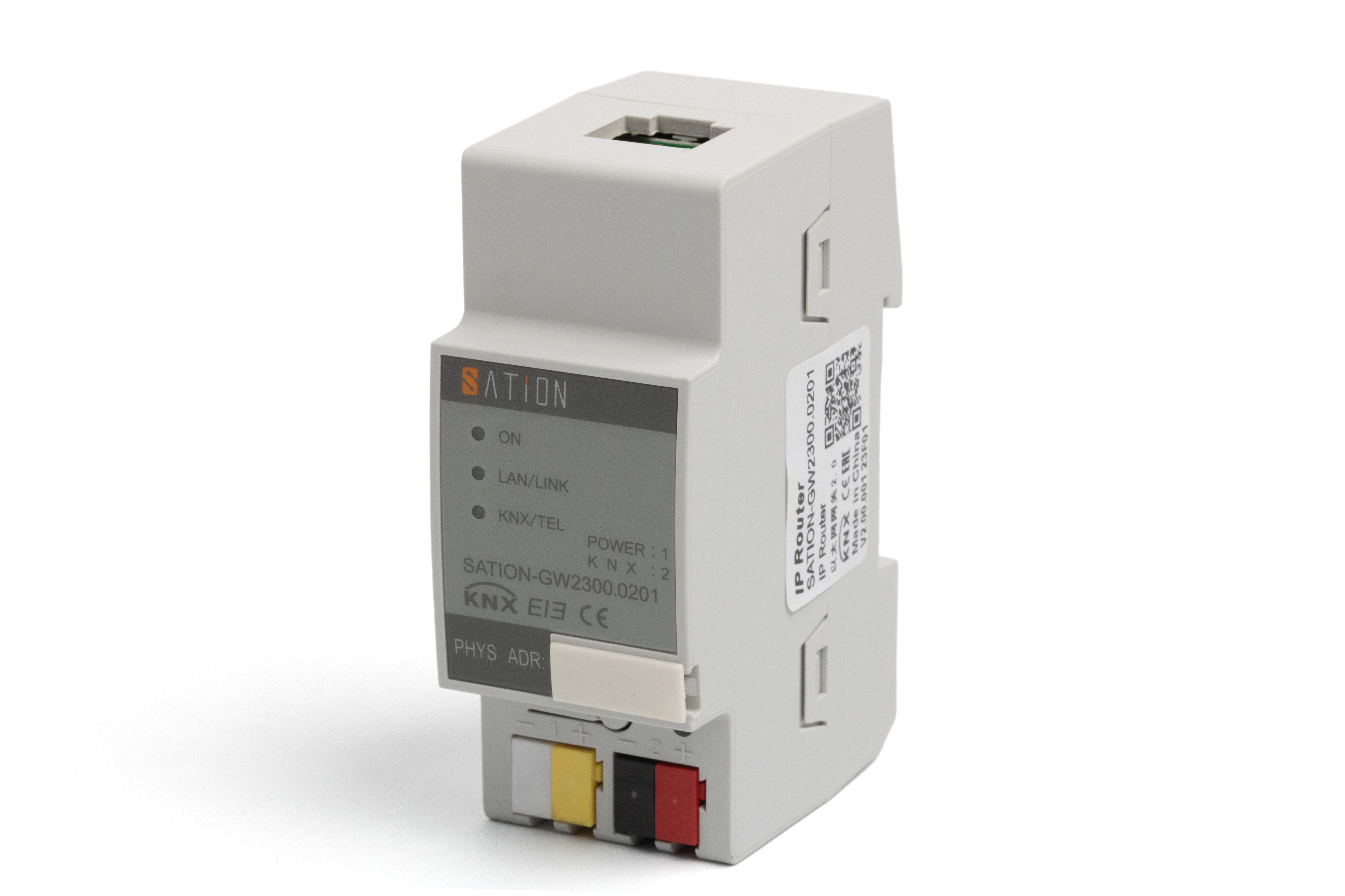

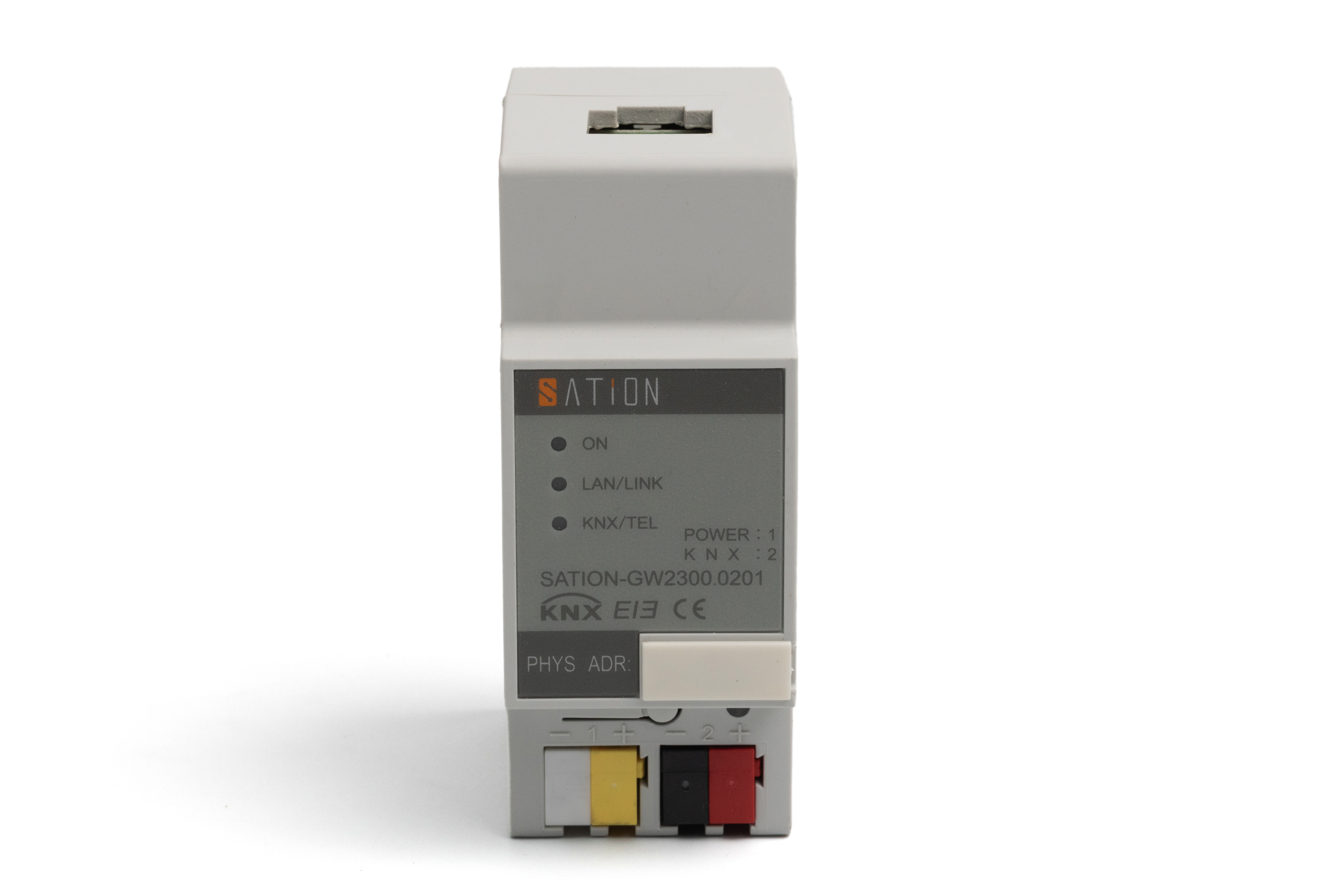

IP-маршрутизатор (GW2300.0201) GW2300.0201

Техническое описание

SATION GW2300.20 — надёжный KNX IP шлюз и IP роутер KNX, предназначенный для подключения систем автоматизации зданий к Ethernet-сети по протоколу KNXnet/IP. Устройство обеспечивает маршрутизацию телеграмм между линиями KNX и IP-сетью, а также позволяет программировать и диагностировать устройства KNX через программное обеспечение ETS.

Устройство поддерживает туннелирование и маршрутизацию, работает в нескольких режимах одновременно и обеспечивает стабильную передачу данных в распределённых инсталляциях. KNX IP router выполнен в корпусе шириной 2 модуля для монтажа на DIN-рейку и полностью соответствует стандартам KNX и требованиям EMC.

Преимущества

• Два режима работы: туннелирование и маршрутизация KNX-телеграмм;



• Поддержка одновременной работы нескольких IP-соединений (мульти-тюннелинг);



• Прямое программирование и мониторинг устройств KNX через ETS по сети;



• Индикация состояния питания, шины и Ethernet-подключения;



• Компактный DIN-корпус (36 × 90 × 63 мм);



• Широкий диапазон входного питания: 10–30 V DC;



• Соответствие международным стандартам KNX, CE и EMC.



В отличие от обычного интерфейса, KNX роутер GW2300.20 может использоваться в качестве backbone-компонента в крупных проектах, обеспечивая высокую надёжность передачи данных и масштабируемость системы.

Применение

KNX IP шлюз GW2300.20 применяется в проектах автоматизации зданий, где требуется соединение систем KNX с локальной сетью:

• Бизнес-центры, гостиницы, торговые комплексы;



• Интеллектуальные системы освещения, вентиляции и климат-контроля;



• Объекты с распределённой архитектурой и большим количеством линий KNX;



• Интеграция с BMS и SCADA-системами через Ethernet.



IP роутер KNX GW2300.20 — универсальное решение как для новых проектов, так и для модернизации существующих систем. Его использование позволяет сократить время пусконаладки, обеспечить удалённый доступ к системе и повысить надёжность всей инфраструктуры.

Основные технические параметры

Функциональные особенности

• KNXnet/IP туннелирование
  Позволяет программировать и диагностировать устройства KNX через Ethernet без физического подключения к шине.



• Маршрутизация
  GW2300.20 выполняет функции линейного соединителя (line coupler), распределяя телеграммы между сегментами KNX.



• Мульти-тюннелинг
  Одновременная работа нескольких туннелей (ETS-программирование, SCADA, визуализация).



• LED-индикация
  Отдельные индикаторы состояния питания, сетевого соединения и активности телеграмм.



• Надёжность и безопасность
  SELV-цепь 24 V DC, соответствие EN 60664-1 (OVC III), EN 61000-4-2…-6 (EMC-тесты).



Рекомендации по применению

• Централизованные и распределённые проекты
  Подходит как для малых объектов (офисы, «умные дома»), так и для крупных сетей — бизнес-центров, отелей и промышленных комплексов.



• Интеграция с BMS/SCADA
  Совместимость с большинством систем управления благодаря стандартизированному KNXnet/IP.



• Монтаж в щитах автоматизации
  Компактный модульный корпус упрощает установку на DIN-рейку и объединение с другими устройствами.

Часто задаваемые вопросы

В чём отличие GW2300.20 от простого KNX-интерфейса?

GW2300.20 — это не просто интерфейс, а полноценный KNX IP шлюз с поддержкой маршрутизации и туннелирования. В отличие от базовых интерфейсов, он позволяет объединять сегменты сети, использовать IP как backbone и одновременно подключать несколько клиентов ETS.

Можно ли использовать этот IP роутер KNX для программирования через ETS?

Да. GW2300.20 полностью поддерживает KNXnet/IP туннелирование, что даёт возможность программировать и диагностировать устройства через ETS 3/4/5 по локальной сети без физического подключения к шине KNX.

Сколько устройств можно подключить одновременно?

Устройство поддерживает мульти-тюннелинг, то есть одновременную работу нескольких клиентов. Это удобно, если вы используете одновременно ETS, SCADA или систему визуализации. Точное число подключений зависит от конкретной конфигурации и загрузки сети.

Является ли GW2300.20 маршрутизатором?

Да, это полноценный KNX IP router. Он выполняет функции маршрутизации телеграмм между линиями KNX и IP-сетью, может быть использован как линейный, зональный или основной маршрутизатор в структуре проекта.

Какие меры защиты реализованы в устройстве?

Устройство соответствует классу защиты SELV (безопасное сверхнизкое напряжение), EMC-требованиям и стандарту EN 61140, а также имеет защиту от перегрева и электромагнитных помех. Для повышения сетевой безопасности рекомендуется использовать отдельный VLAN или сегментированную IP-сеть.

Этот KNX роутер подходит для крупных проектов?

Да. Благодаря поддержке маршрутизации, надёжному питанию и стабильной работе в течение 24/7, GW2300.20 подходит для крупных распределённых систем автоматизации — от коммерческой недвижимости до объектов промышленной инфраструктуры.
