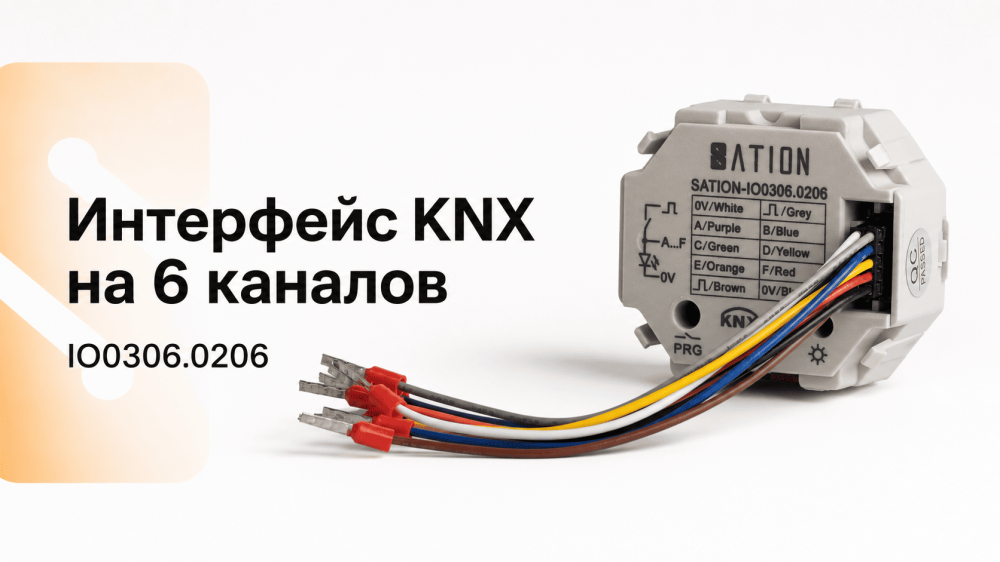

В проектах автоматизации дизайнер или архитектор нередко настаивает на использовании традиционных выключателей, для которых не существует KNX-версий. В такой ситуации универсальный интерфейс IO0306.0206 позволяет подключить обычные кнопки с сухим контактом к шине KNX и включить их в общую систему управления.
IO0306.0206 располагает шестью каналами — A–F. В ETS их можно объединять в пары или настраивать независимо в зависимости от задач проекта.
Возможности настройки IO0306.0206
В видео первые четыре входа объединены в две пары. Каналы A и B настроены для включения, выключения и диммирования освещения. Короткое нажатие переключает свет, а длительное изменяет яркость. Каналы C и D управляют приводом шторы: длительное нажатие запускает движение, короткое — останавливает его.
Оставшиеся каналы E и F используются независимо. Для одиночного входа доступны разные варианты настройки:
- отправка команд 0 и 1;
- разные действия для короткого и длительного нажатия;
- диммирование одной кнопкой;
- управление шторой одной кнопкой;
- подсчёт импульсов;
- отправка номера световой сцены;
- управление статусным светодиодом.
Также в приложении ETS предусмотрены блокирующие объекты и логическая обработка дополнительных условий.
Проверка на демонстрационном стенде
Во второй части ролика показана практическая работа интерфейса с кнопочной панелью на обычных клавишах с пружинным возвратом. На стенде проверяются включение и выключение света, плавная регулировка яркости, включение на ранее сохранённом уровне, а также движение и остановка шторы. Одновременно в ETS можно наблюдать соответствующие KNX-телеграммы.
IO0306.0206 подойдёт для проектов, в которых нужно сохранить выбранную дизайнером серию обычных выключателей и при этом полноценно интегрировать управление освещением, шторами и другими функциями в систему KNX.
