Вы строите загородный дом или готовитесь к капитальному ремонту квартиры. Архитектор разрабатывает проект, дизайнер выбирает освещение и материалы, строители планируют электромонтажные работы. Вы также хотите установить умный дом: управлять светом, климатом и шторами, создавать сценарии и контролировать инженерные системы.
Но кто должен объяснить строителям, какую проводку необходимо предусмотреть, где разместить оборудование и какие решения согласовать до начала отделки?
Если эти вопросы остаются без ответа, ошибки могут обнаружиться уже во время монтажа или после завершения ремонта.
Разберём семь ситуаций, в которых отсутствие грамотно подготовленного технического задания на умный дом может привести к дополнительным расходам, задержкам и ограничениям в работе будущей системы.
Ошибка № 1. Сначала сделали электрику, а потом решили установить умный дом

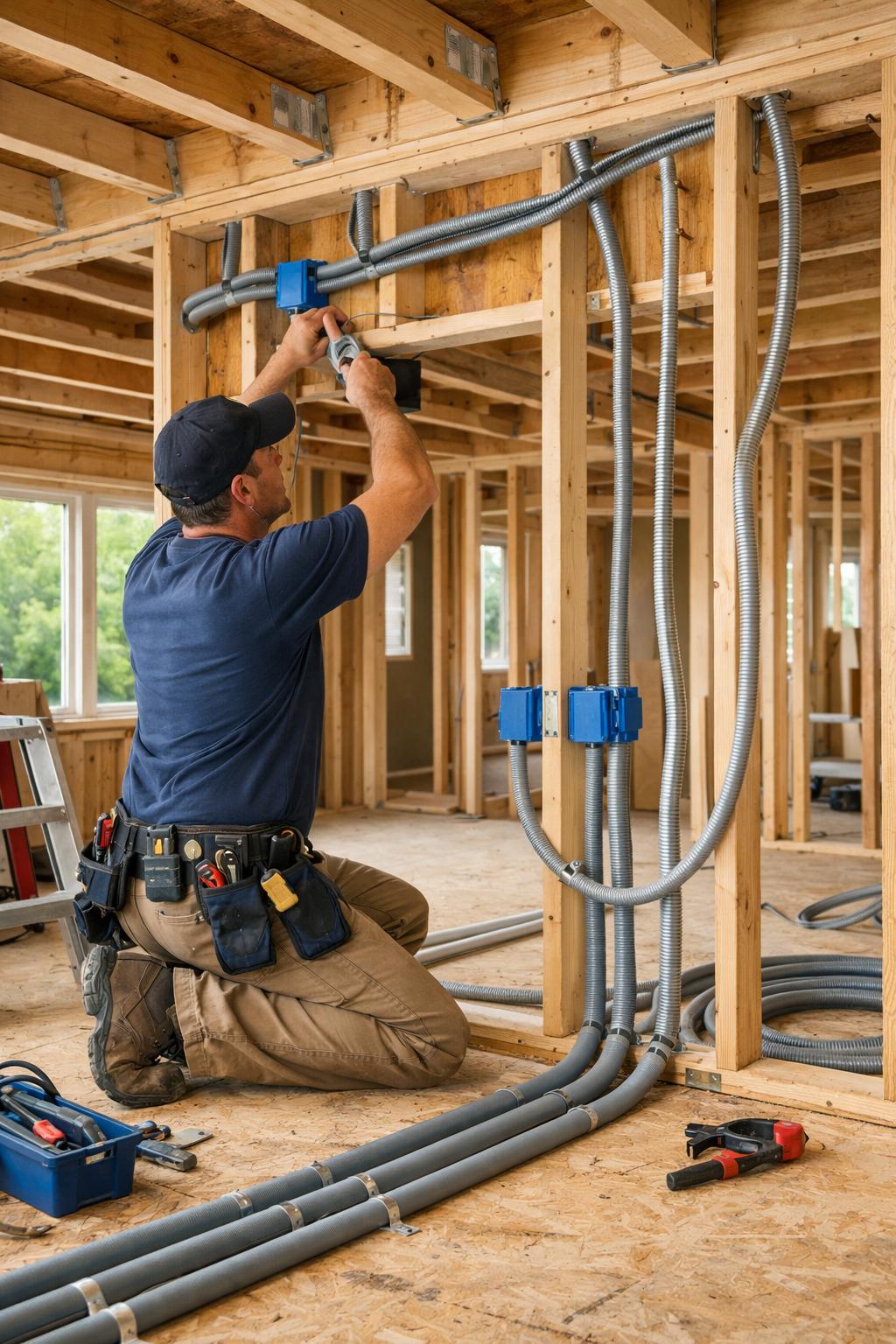

Представьте: электрики закончили прокладывать кабели, стены подготовлены под отделку, а вы приглашаете интегратора умного дома.
Вы хотите управлять освещением по сценариям, устанавливать датчики движения и использовать дизайнерские выключатели. Но существующая схема электропроводки разрабатывалась без учёта этих требований.
В зависимости от выбранной системы автоматизации может потребоваться изменить кабельные трассы, проложить дополнительные линии или пересмотреть размещение оборудования.
Возможные последствия: дополнительные электромонтажные работы, изменение существующего проекта и задержка отделки. Некоторые функции придётся реализовывать альтернативными способами либо исключать.
Как избежать: ещё до начала электромонтажа определить функции автоматизации и согласовать с проектировщиком электрики требования к кабельной инфраструктуре.
Ошибка № 2. Не предусмотрели место для оборудования умного дома

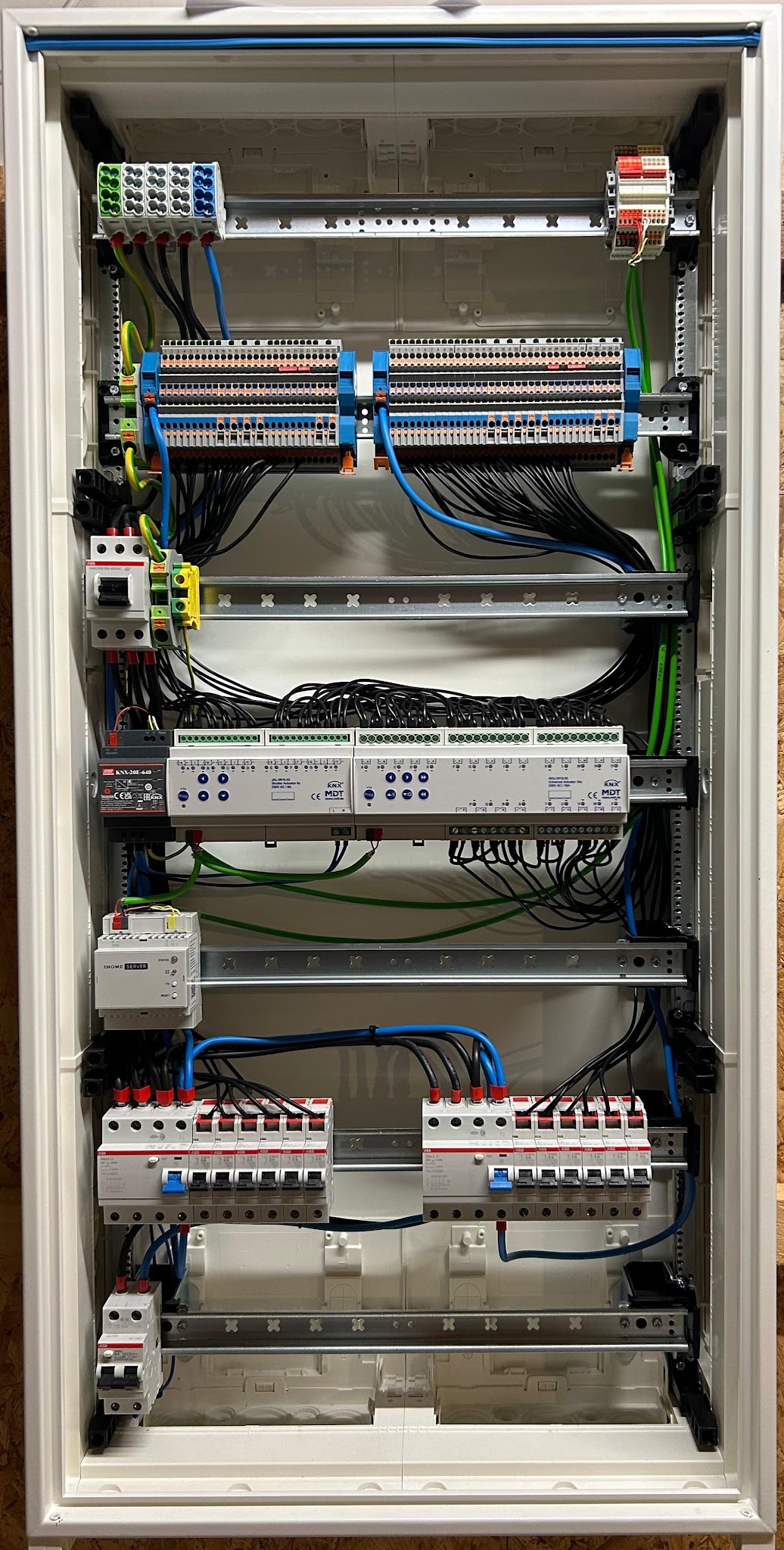

В обычном электрическом щите может не оказаться достаточно места для компонентов системы автоматизации.
Для проводного умного дома на базе KNX, в зависимости от архитектуры системы, могут понадобиться дополнительные модули, блоки питания, устройства управления и место для подключения кабелей.
Если электрощит уже изготовлен, а его расположение утверждено, разместить дополнительное оборудование бывает непросто.
Возможные последствия: замена или увеличение электрощита, установка дополнительного шкафа, изменение кабельных трасс и дополнительные работы.
Как избежать: заранее определить требования к размещению оборудования, необходимому пространству, условиям установки и возможному резерву для расширения системы.
Ошибка № 3. Купили освещение, которым невозможно управлять так, как хотелось
Дизайнер подобрал светильники, а вы представляете, как будете менять яркость освещения в зависимости от времени суток или включать вечерние сценарии одной кнопкой.
Но после покупки выясняется, что выбранные светильники или их блоки питания не поддерживают необходимый способ регулировки яркости либо требуют другого оборудования.
Даже если управление возможно, результат может не соответствовать ожиданиям: например, не все светильники будут одинаково плавно изменять яркость.
Возможные последствия: замена светильников или драйверов, покупка дополнительных устройств, пересмотр сценариев освещения.
Как избежать: до закупки согласовать требования к группам освещения, регулировке яркости и совместимости оборудования. Если планируется DALI или другой способ управления, соответствующие требования должны быть учтены при подборе светильников.
Ошибка № 4. Забыли предусмотреть автоматизацию штор
Вы хотите, чтобы утром шторы открывались по расписанию, а вечером закрывались вместе с включением освещения. Но электроприводы не были предусмотрены в дизайн-проекте.
После установки карнизов и завершения отделки выясняется, что к ним не подведено питание, а для выбранной системы управления требуется дополнительная проводка.
Возможные последствия: переделка потолочных ниш, дополнительные кабельные трассы, замена карнизов или отказ от первоначального сценария.
Как избежать: до начала отделочных работ определить расположение электроприводов, способ управления и требования к подключению. Возможности интеграции штор, датчиков и сценариев предусмотрены, в частности, в KNX.
Ошибка № 5. Климатическое оборудование и умный дом оказались несовместимы
В доме предусмотрены отопление, кондиционирование и вентиляция. Оборудование выбрано разными подрядчиками, каждый из которых решал собственную задачу.
Когда приходит время объединить управление, выясняется, что некоторые устройства не поддерживают нужные интерфейсы или для интеграции необходимы дополнительные модули.
В результате вместо единого управления климатом заказчик может получить несколько независимых систем.
Возможные последствия: дополнительные расходы на интеграцию, ограниченные возможности управления и необходимость замены отдельных компонентов.
Как избежать: заранее определить, какие климатические функции необходимо автоматизировать, и согласовать требования к интерфейсам и совместимости со смежными проектировщиками.
Ошибка № 6. Выключатели и датчики оказались не там, где нужно
Архитектор согласовал планировку, дизайнер выбрал мебель, а электрики установили выключатели в привычных местах.
После этого заказчик решает добавить датчики присутствия, дополнительные панели управления и новые сценарии.
Но часть выключателей оказывается за мебелью, датчики не обеспечивают нужную зону обнаружения, а панели управления расположены неудобно.
Возможные последствия: перенос оборудования, дополнительные работы и неудобное управление системой.
Как избежать: заранее согласовать расположение элементов управления с планировкой, расстановкой мебели и сценариями использования помещений.
Ошибка № 7. Никто не отвечал за согласование всех инженерных решений
Одна из наиболее неприятных ситуаций возникает, когда каждый специалист качественно выполняет свою работу, но никто не отвечает за согласование автоматизации со всеми участниками проекта.
Архитектор проектирует здание, дизайнер отвечает за интерьер, электрик — за электроснабжение, а специалисты по отоплению и кондиционированию — за свои системы.
Если требования к автоматизации заранее не сформулированы, отдельные проектные решения могут противоречить друг другу.
Например, дизайнер предусматривает определённые световые сценарии, но проект электрики не учитывает необходимые группы управления. Или выбранное климатическое оборудование не поддерживает запланированные функции автоматизации.
Возможные последствия: изменения проектной документации, дополнительные согласования, задержки и компромиссы в функциональности умного дома.
Как избежать: до начала работ подготовить единое техническое задание, определить требования к смежным системам и согласовать их с соответствующими специалистами.
Как избежать этих ошибок
Все семь ситуаций объединяет одна проблема: решения, влияющие на будущую автоматизацию, принимаются без согласованного технического задания.
При этом ТЗ на умный дом не заменяет архитектурный проект, проект электроснабжения или рабочую документацию системы автоматизации. Его задача — заранее сформулировать требования, которые необходимо учесть при их разработке.
В документе следует определить необходимые функции и сценарии, требования к кабельной инфраструктуре, размещению оборудования, элементам управления и интеграции смежных инженерных систем.
Такой подход соответствует логике планирования KNX: ещё до реализации системы необходимо определить состав приложений и способы управления освещением, шторами и другими функциями здания.
