До закупки оборудования и начала монтажа важно убедиться, что проект умного дома учитывает нужные функции, параметры инженерных систем и требования к настройке. Недостающий канал управления, неподходящий драйвер светильника или неописанная логика сценария могут привести к дополнительным расходам и изменениям уже во время работ.
SATION проводит аудит KNX-проекта: проверяем согласованность сценариев, состава оборудования и технических решений, выявляем риски для монтажа и пусконаладки. По результатам вы получаете замечания с приоритетами и рекомендациями по устранению выявленных проблем.
Когда нужен аудит KNX-проекта
Проверку лучше проводить, когда основные решения уже подготовлены, а оборудование ещё не закуплено. На этом этапе проще изменить спецификацию, уточнить схемы и согласовать требования со смежными подрядчиками.
Аудит полезен, если:
- проект готов, но нужно проверить его перед передачей в монтаж;
- проектирование и реализацию выполняют разные компании;
- изменились светильники, приводы штор, климатическое оборудование или пожелания к сценариям;
- в спецификации появились замены и нужно оценить их влияние на функции системы;
- документы подготовлены несколькими специалистами и требуют согласования между собой;
- необходимо понять, достаточно ли исходных данных для программирования и пусконаладки.
Если закупка уже началась, проверка KNX-проекта помогает определить, какие вопросы ещё можно решить до монтажа. Если система смонтирована и работает с ошибками, потребуется отдельное обследование: проверка документов сама по себе не устанавливает фактическое состояние оборудования на объекте.

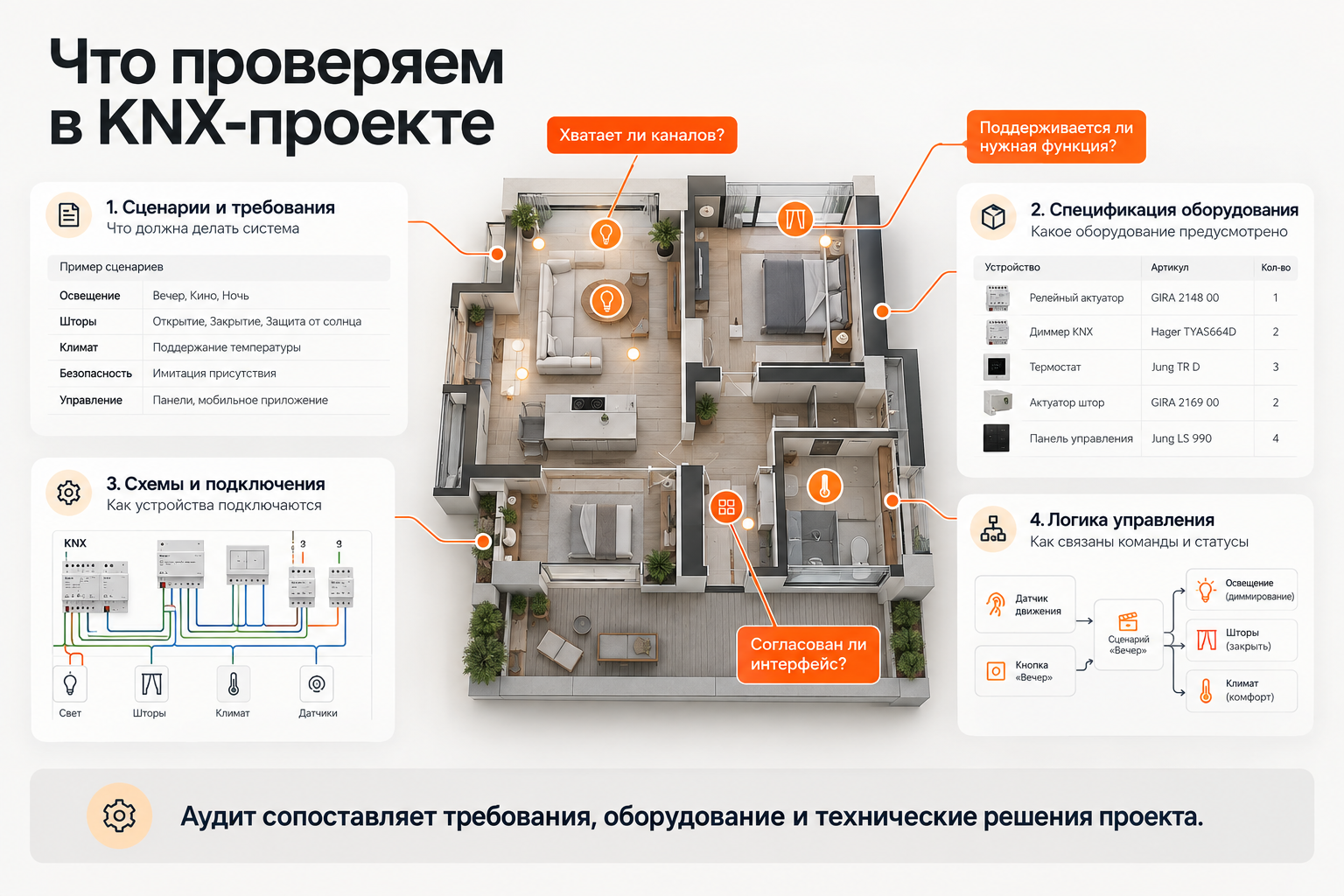

Что проверяется
Состав проверки зависит от вашей задачи и предоставленных материалов. Сопоставляем техническое задание, рабочую документацию, спецификацию и описание сценариев. Если части документов нет, отмечаем, какие выводы пока нельзя сделать.
Функции и сценарии
Проверяем, описаны ли действия системы для освещения, климата, штор и других согласованных функций. Уточняем, какие команды запускают сценарии, какие устройства участвуют и что должно происходить при ручном управлении.

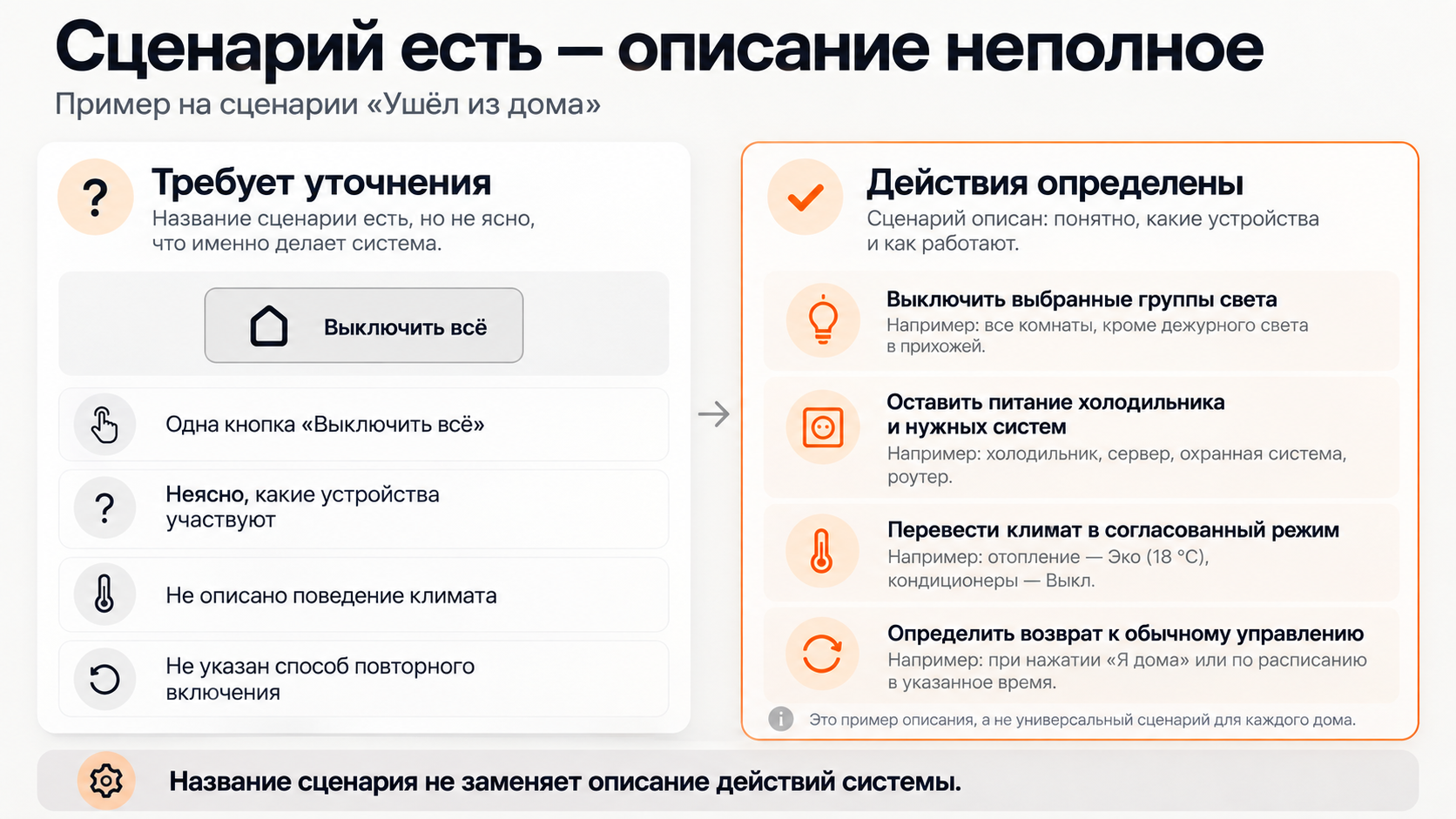

Например, для сценария «Ушёл из дома» важно определить, какие группы отключаются, какие остаются включёнными и как меняются настройки климата. Одного названия сценария недостаточно для однозначной реализации.
Состав оборудования и параметры нагрузок
Сопоставляем модели и количество устройств с задачами проекта. Проверяем распределение каналов, характеристики подключаемых нагрузок, возможности панелей, датчиков и исполнительных модулей.
Для освещения учитываем светильники, драйверы и способ регулирования яркости. Для штор — характеристики приводов и способ управления. Для климата — зоны, исполнительные устройства и поддерживаемые интерфейсы. Если конкретные модели ещё не выбраны, фиксируем требования, которые нужно учесть при закупке.
Структура KNX-системы и питание
По документации рассматриваем структуру линий, состав блоков питания, соединителей и интерфейсов. Проверяем, учтены ли требования выбранных устройств и ограничения предусмотренной архитектуры.
Оценка выполняется по характеристикам конкретного оборудования: универсальная схема или расчёт только по количеству помещений не заменяют технического обоснования.
Подготовка к монтажу
Проверяем, согласованы ли размещение устройств, кабельные подключения, назначение каналов и место для оборудования в шкафах. Сопоставляем органы управления и датчики с планировкой, расстановкой мебели и назначением помещений — в пределах имеющихся материалов.
Интеграция инженерных систем
Рассматриваем, предусмотрены ли необходимые интерфейсы и данные для связи с отоплением, кондиционированием, вентиляцией и другими системами. Проверяем, какие команды и статусы доступны и соответствуют ли они ожидаемым функциям.
Аудит KNX касается взаимодействия с инженерным оборудованием. Расчёты и проектные решения самих систем вентиляции, безопасности или видеонаблюдения относятся к соответствующим инженерным разделам.
Логика управления и подготовка к пусконаладке
Проверяем, достаточно ли описана логика работы, предусмотрена ли необходимая обратная связь и понятны ли критерии проверки готовой системы. Например, должно быть определено, как пользователь узнаёт состояние света или положение штор, если это требуется заданием.
Если подготовлен файл ETS и его анализ включён в согласованный объём аудита, дополнительно рассматриваем адресацию, связи групповых объектов, типы данных и параметры устройств. Если программирование ещё не выполнено, оцениваем требования для его последующей разработки.
Типовые ошибки KNX-проекта
Ниже — примеры проблем, которые стоит выявить до закупки и монтажа. Их наличие и последствия определяются по конкретному проекту.
| Ошибка | Возможные последствия |
|---|---|
| Сценарии названы, но не описаны | Заказчик и программист по-разному понимают ожидаемое поведение системы |
| Не хватает каналов или не определено их назначение | Требуется дополнительное оборудование и корректировка подключений |
| Диммер выбран без учёта драйверов и нагрузки | Регулирование яркости ограничено или требует замены компонентов |
| Для климатического оборудования не согласован интерфейс | Единое управление невозможно в предусмотренном виде либо нужны дополнительные модули |
| Кабельные решения и размещение устройств не согласованы | Возникают дополнительные монтажные работы и изменения отделки |
| Панель или датчик не поддерживает нужную функцию | Сценарий приходится менять или дополнять оборудование |
| Не определены приоритеты ручных и автоматических команд | Автоматическое управление может отменять действия пользователя вопреки его ожиданиям |
| Нет требований к проверке и передаче системы | Сложнее принять результат, обслуживать систему и передать её другому специалисту |
Поддержка стандарта KNX позволяет объединять сертифицированные устройства разных производителей, но не делает их одинаковыми по функциям. Поэтому проверка KNX перед монтажом должна учитывать конкретные модели, их приложения и условия подключения.
Для кого услуга
Владельцам домов и квартир. Помогаем проверить проект умного дома и понять, отражены ли в нём согласованные пожелания. Замечания дают основу для предметного разговора с подрядчиком.
Интеграторам и монтажным компаниям. Проверка помогает уточнить технические вопросы до закупки, передачи проекта в монтаж и начала настройки.
Проектировщикам и архитектурным студиям. Аудит позволяет сопоставить решения автоматизации со смежными разделами и выявить несогласованность документов.
Техническим заказчикам коммерческих объектов. Помогаем оценить готовность проекта к реализации, состав оборудования и требования к последующей приёмке системы.
Что получает клиент

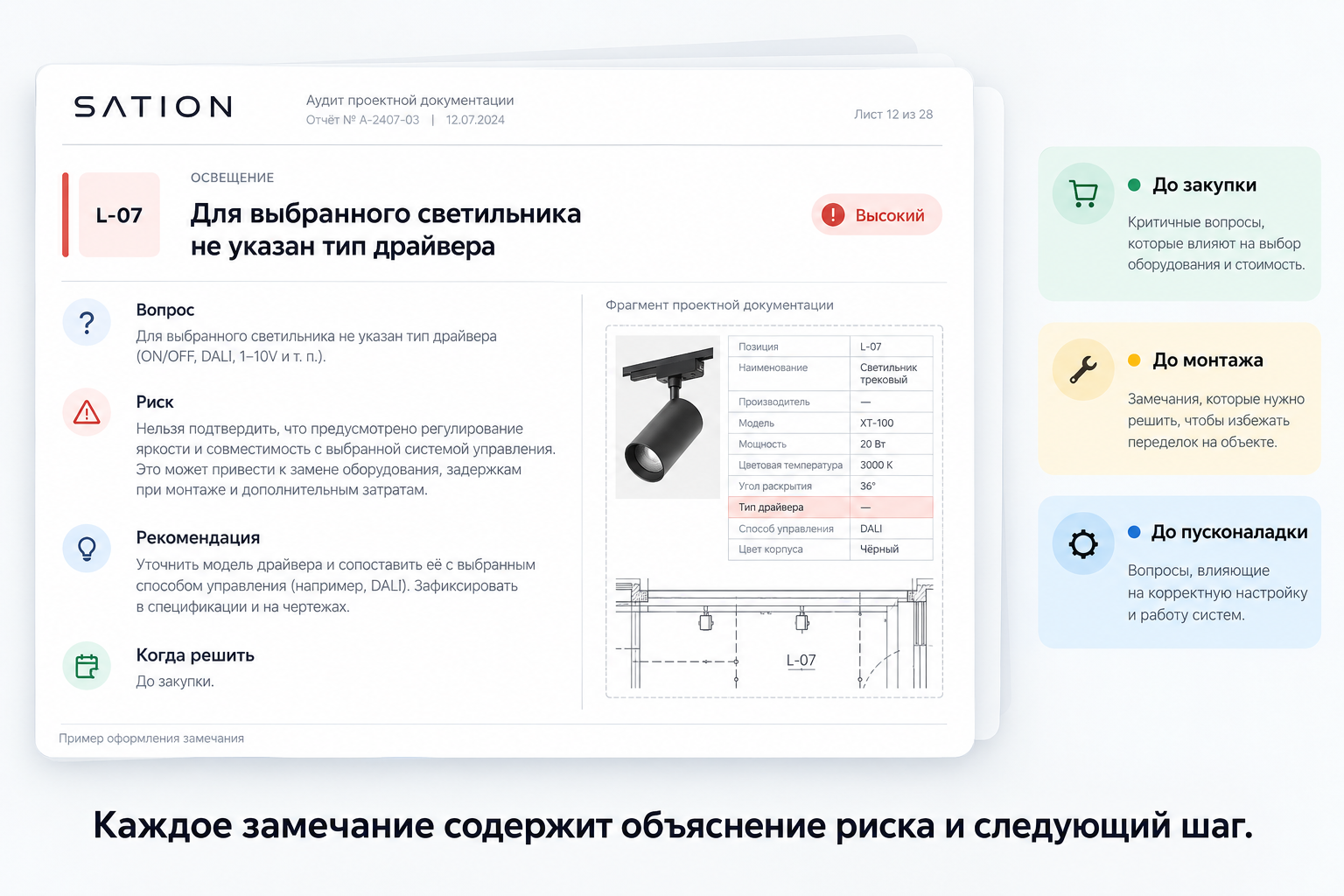

Результат аудита — отчёт по согласованному объёму проверки. В нём указаны:
- выявленные ошибки и риски со ссылками на соответствующие документы, позиции или функции;
- возможные последствия для закупки, монтажа и настройки;
- рекомендуемые изменения и вопросы для согласования;
- приоритет замечаний: что важно решить до закупки, до монтажа или до пусконаладки;
- недостающие данные, без которых нельзя завершить оценку отдельных решений.
Формулируем замечания так, чтобы их можно было передать проектировщику, интегратору или поставщику. Например: какая функция не обеспечена, к какому устройству относится вопрос и какие характеристики требуется уточнить.
Аудит даёт рекомендации по существующему проекту. Внесение исправлений в рабочую документацию, подбор нового комплекта оборудования и программирование согласовываются отдельно.
Как проходит аудит
1. Получаем материалы и определяем задачу. Пришлите ТЗ, рабочую документацию, спецификацию, описание сценариев и имеющиеся документы по смежным системам. Укажите стадию объекта, что уже закуплено и какие вопросы вызывают сомнения. При необходимости анализа программирования потребуется файл проекта ETS.
2. Согласуем объём проверки. Определяем, какие разделы и функции рассматриваем, что можно оценить по документам и какие сведения нужно запросить дополнительно. Согласуем результат, стоимость и срок работы.
3. Проверяем проект. Сопоставляем требования, оборудование, схемы и логику управления. Фиксируем замечания и отделяем подтверждённые несоответствия от вопросов, требующих уточнения.
4. Передаём отчёт. Объясняем выявленные риски и последовательность действий. Если после исправлений требуется повторная проверка, её объём и условия согласовываются отдельно.
Частые вопросы
Можно ли проверить проект, подготовленный другой компанией?
Да. Для аудита важны доступность документации, её актуальность и понятное описание требований заказчика. В начале работы определяем, достаточно ли материалов для согласованной проверки.
Можно ли провести аудит только по спецификации?
По списку оборудования можно рассмотреть характеристики указанных моделей и задать вопросы к комплектации. Для проверки полноты системы нужны также функции, схемы и данные о нагрузках. Ограничения проверки будут отражены в отчёте.
Нужен ли готовый проект ETS?
Для проверки проектных решений до монтажа он не обязателен. Файл ETS нужен, если в задачу входит анализ уже подготовленной конфигурации. Проверка рабочей документации и анализ программирования имеют разный состав работ.
Аудит гарантирует, что система будет работать без ошибок?
Проверка помогает выявить риски в предоставленных материалах. Фактическая работа также зависит от монтажа, настройки и испытаний на объекте. После реализации необходимы пусконаладка и проверка функций по согласованным требованиям.
Чем аудит отличается от подбора оборудования?
Подбор формирует комплект устройств под задачи объекта. Аудит оценивает существующие решения: функции, документацию, оборудование и подготовку к реализации. Если по результатам нужны замены, их подбор можно согласовать отдельно.
Можно ли проверить проект, если монтаж уже начался?
Да, но важно указать, какие работы выполнены и что уже закуплено. Это поможет учитывать ограничения при подготовке рекомендаций. Проверка фактических подключений и диагностика устройств требуют отдельного обследования.
Сколько стоит аудит KNX-проекта и сколько времени занимает?
Стоимость и срок зависят от размера системы, состава документов и глубины проверки. Условия определяются после изучения материалов и согласования задачи.
Проверить KNX-проект
Планируете закупку оборудования или начало монтажа? Отправьте проект и спецификацию инженерам SATION. Укажите, какие функции должны работать, на какой стадии находится объект и что нужно проверить в первую очередь.
Изучим состав материалов и предложим объём аудита, который поможет разобраться в рисках до следующего этапа работ.
