Спецификация подготовлена, поставщики прислали предложения, часть оборудования есть в наличии. Кажется, можно переходить к закупке. Но совпадение артикулов и подходящая цена ещё не подтверждают, что комплект позволит реализовать все задуманные функции.
Например, актуатор может подходить по количеству каналов, но не соответствовать подключаемой нагрузке. Панель — устраивать по дизайну, но не поддерживать нужное управление. А для интеграции кондиционера может потребоваться шлюз, которого нет в списке.
Чтобы понять, как подобрать KNX-оборудование, нужно связать три составляющие: требования к объекту, характеристики подключаемых устройств и архитектуру автоматизации. Ниже — последовательность проверок, которую можно использовать при подготовке закупки и обсуждении комплектации с инженером.

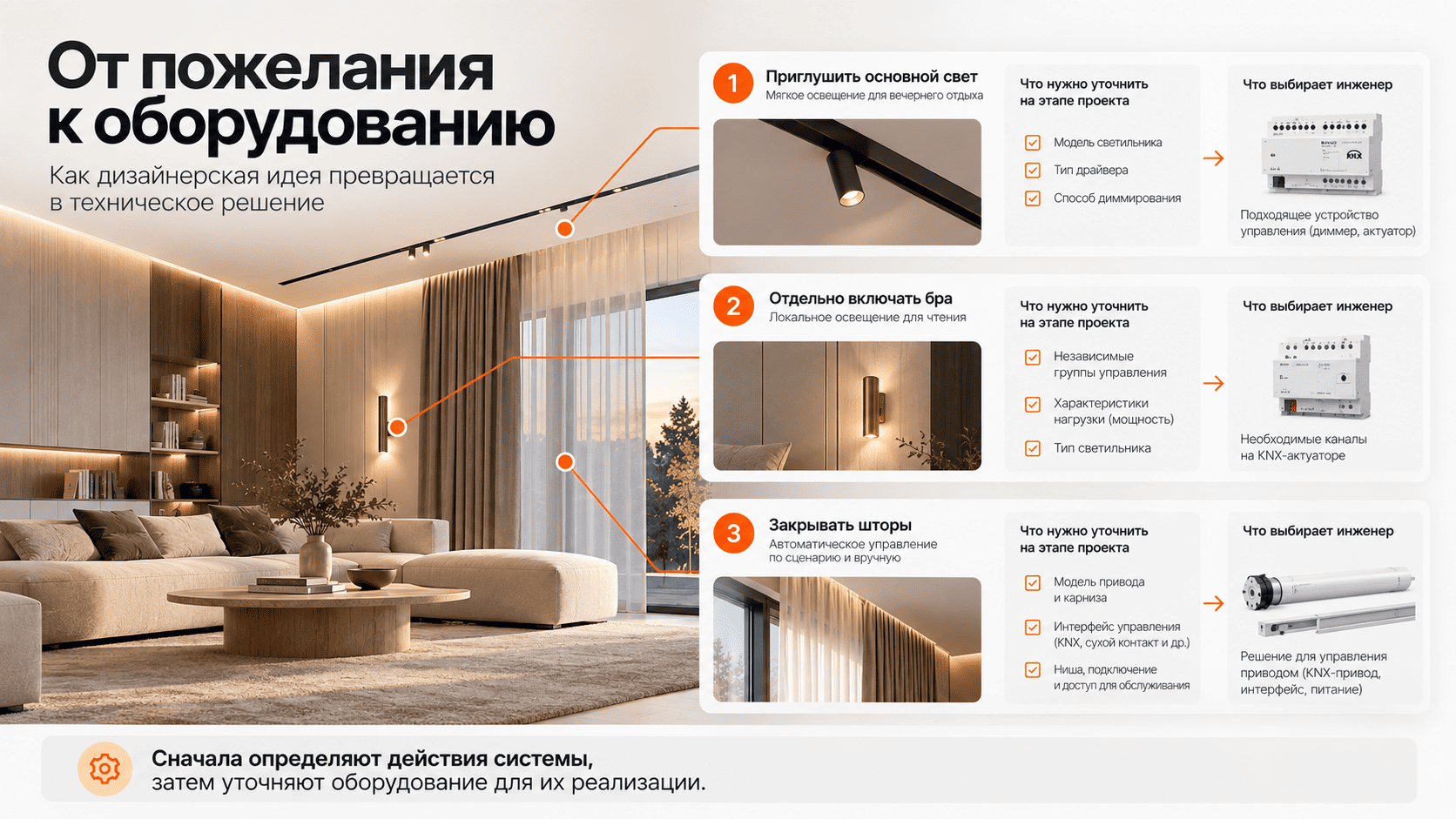

1. Определены ли функции и сценарии объекта
Подбор KNX-оборудования начинается с ответа на вопрос: что система должна делать в каждом помещении?
Формулировки «управлять освещением» или «сделать умный климат» слишком общие для выбора устройств. Нужно уточнить, какие группы работают независимо, где требуется регулировать яркость, какие параметры доступны пользователю и что выполняется автоматически.
До закупки согласуйте:
- помещения и инженерные системы, которые входят в автоматизацию;
- способы управления светом: включение, диммирование, изменение цветовой температуры;
- управление шторами, жалюзи и другими приводами;
- функции отопления, кондиционирования и вентиляции;
- расположение клавиш, панелей и датчиков;
- необходимые сценарии и действия пользователя после их запуска.
Пример. Пожелание «вечерний свет в гостиной» можно описать так: основной свет приглушается, декоративная подсветка включается, бра у дивана остаются доступными для отдельного управления. Затем инженер определяет, какое оборудование необходимо для реализации этих действий.
Важно также разделить функции на обязательные и дополнительные. Это позволит обсуждать бюджет предметно и понимать последствия сокращения комплектации.
Что проверить: каждой заявленной функции соответствует понятное описание поведения системы.
2. Соответствуют ли устройства подключаемым нагрузкам
Актуатор — исполнительное устройство, которое выполняет команды системы: например, переключает освещение или управляет приводом. Его выбирают с учётом оборудования, которое будет подключено к выходам.
Для проверки нужны конкретные модели нагрузок и их характеристики.
| Система | Что уточнить до покупки |
|---|---|
| Освещение | Модели светильников и драйверов, электрические характеристики, способ регулирования яркости |
| Шторы | Модели приводов, питание, способ управления, требования производителя |
| Отопление | Типы исполнительных устройств, питание и необходимая логика управления |
| Кондиционирование и вентиляция | Модели оборудования, доступные интерфейсы, перечень поддерживаемых команд |
Особенно внимательно стоит проверить диммирование — регулирование яркости. Надписи «диммируемый светильник» недостаточно: необходимо сопоставить светильник, его драйвер и выбранное устройство управления. В технической документации диммеров производители указывают допустимые типы нагрузок и условия настройки.Dimming Actuator AKD-0x01.02
Если характеристики драйвера неизвестны, выбор модуля остаётся предварительным. Этот вопрос лучше закрыть до оплаты, особенно когда светильники изготавливаются под заказ.
Что проверить: для каждой подключаемой нагрузки известны характеристики, необходимые для выбора устройства управления.
3. Хватает ли каналов и подходят ли их функции
Количество каналов рассчитывают по независимо управляемым группам и требованиям конкретного оборудования. Число светильников само по себе не определяет число необходимых выходов.
Например, несколько светильников могут работать как одна группа. При этом основной свет, подсветка и бра в одном помещении могут требовать отдельных каналов.
Для проверки удобно составить таблицу:
| Помещение | Группа или устройство | Требуемое управление | Что нужно уточнить |
|---|---|---|---|
| Гостиная | Основной свет | Изменение яркости | Способ диммирования и нагрузку |
| Гостиная | Декоративная подсветка | Независимое управление | Тип источников и питания |
| Спальня | Бра | Раздельное включение | Количество независимых групп |
| Спальня | Электрошторы | Открытие, закрытие, остановка | Требования выбранного привода |
Это демонстрационная структура: фактическое распределение каналов определяет инженер.
Резерв также стоит обосновывать конкретными планами. Возможное расширение освещения, установка дополнительных штор и подключение новых климатических зон требуют разных ресурсов. Свободный канал одного типа не обязательно подходит для будущей задачи.
Что проверить: количество и назначение каналов сопоставлены с перечнем групп, а резерв связан с ожидаемыми изменениями.

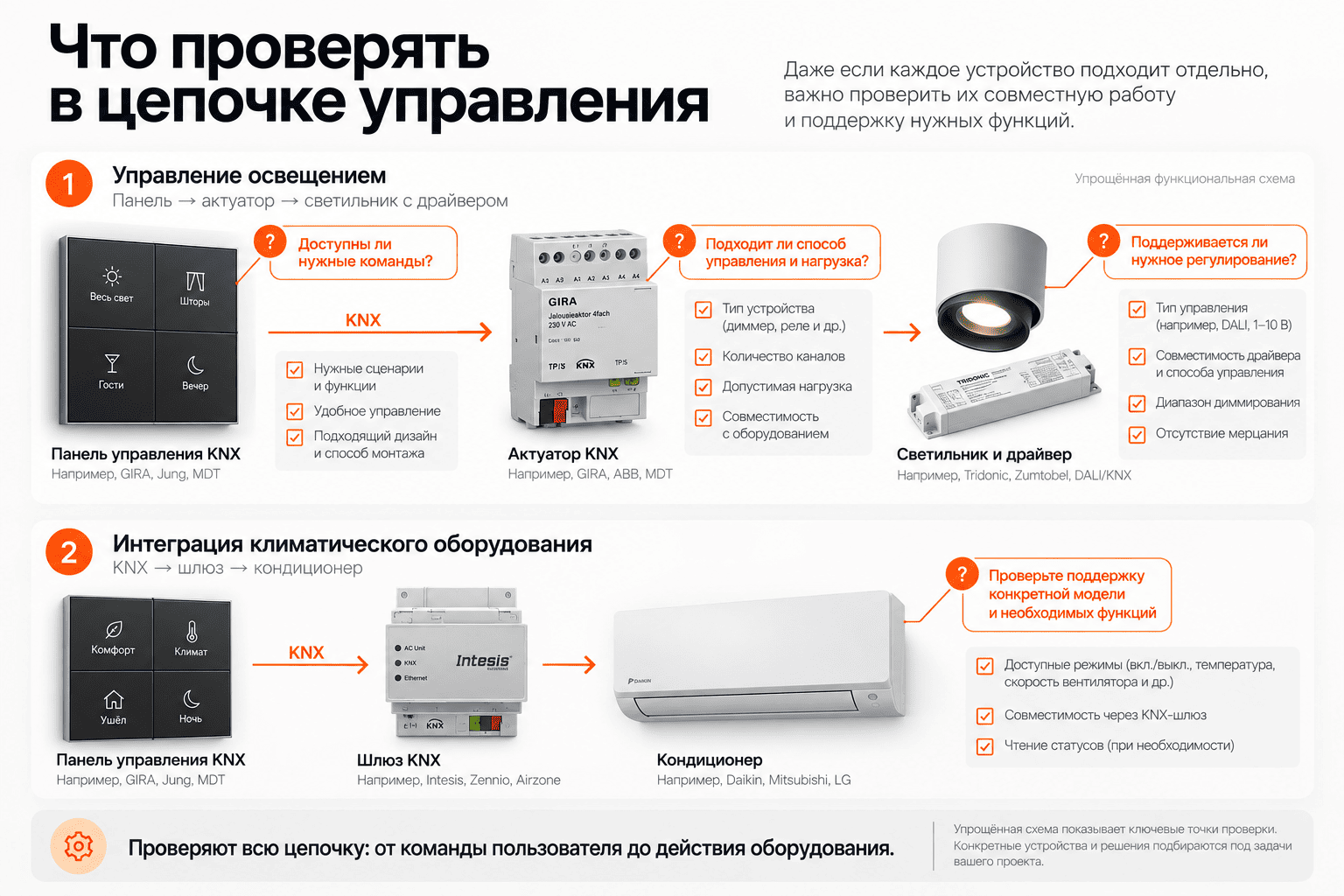

4. Проверена ли совместимость всей цепочки управления
Совместимость нужно оценивать от команды пользователя до конечного действия оборудования.
Для освещения это может быть цепочка:
панель → команда KNX → актуатор → светильник.
Для климатического оборудования:
управление KNX → шлюз → кондиционер.
Для света с интерфейсом DALI:
команда KNX → шлюз KNX–DALI → драйвер → светильник.
KNX предусматривает взаимодействие сертифицированных устройств разных производителей. Однако при подборе нужно отдельно сопоставить функции конкретных моделей.KNX
Для каждой цепочки выясните:
- какие команды доступны;
- можно ли получать необходимую обратную связь;
- поддерживаются ли нужные режимы;
- какое дополнительное оборудование потребуется;
- есть ли ограничения, влияющие на сценарии.
Пример. Заказчик хочет менять температуру, режим и скорость вентилятора кондиционера с панели. Перед покупкой шлюза необходимо проверить поддержку именно этих функций для выбранной модели климатического оборудования.
Что проверить: подтверждено не только подключение, но и выполнение требуемых действий.
5. Учтены ли системные компоненты и условия монтажа
В спецификации часто больше внимания уделяют панелям, датчикам и актуаторам. Но система также требует компонентов, состав которых зависит от её архитектуры.
Для устройств KNX TP, использующих витую пару, требуется соответствующее питание шины. Его выбор связан с составом линии и характеристиками подключённых устройств.KNX
Кроме питания, в зависимости от проекта могут понадобиться интерфейсы подключения, маршрутизаторы, соединительные компоненты и оборудование для интеграции.
До покупки проверьте:
- учтены ли компоненты выбранной архитектуры;
- предусмотрен ли способ подключения для настройки;
- соответствует ли монтажное исполнение месту установки;
- достаточно ли пространства для оборудования и подключений;
- соблюдаются ли требования производителя к условиям эксплуатации;
- остаётся ли доступ для обслуживания.
Сам список модулей не подтверждает, что они поместятся в готовый шкаф. Нужно учитывать компоновку, подключение кабелей и требования к установке.
Что проверить: комплект можно разместить и подключить в предусмотренных местах.
6. Согласованы ли панели, клавиши и датчики
Видимые устройства выбирают одновременно по функциям, внешнему виду и условиям установки.
Для панелей и клавиш уточните, какие действия должны быть доступны пользователю. Затем проверьте, позволяет ли выбранная модель реализовать согласованное управление.
Для закупки также важны:
- цвет и материал;
- рамки и другие элементы комплекта;
- монтажное исполнение;
- требования к установочным коробкам;
- подписи и обозначения;
- расположение относительно мебели и отделки.
У датчиков дополнительно проверяют условия измерения и обнаружения по инструкции производителя. Удобное с точки зрения интерьера место должно соответствовать задаче устройства.
Пример. Панель подходит по отделке и размерам, но не обеспечивает предусмотренные функции климатического управления. Выяснить это до заказа проще, чем менять уже установленное устройство.
Что проверить: утверждена точная комплектация видимых устройств, а их функции и расположение согласованы.

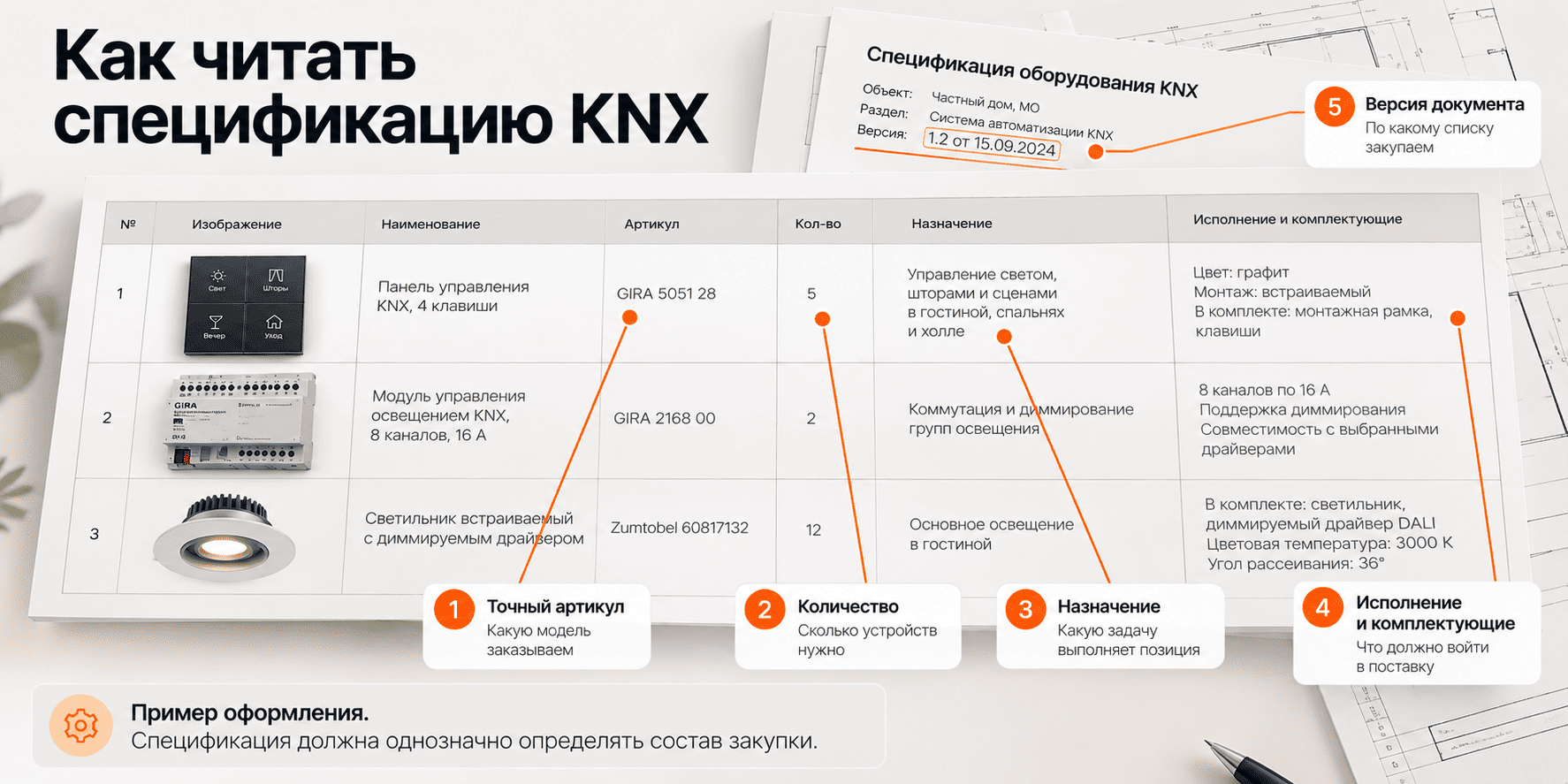

7. Достаточно ли подробна спецификация KNX
Спецификация KNX должна однозначно определять, что покупается, в каком количестве и для какой задачи.
Если в документе указано только «актуатор освещения — 2 шт.», проверить предложение поставщика будет сложно. Нужны точные модели и характеристики, позволяющие сопоставить оборудование с требованиями объекта.
| Поле | Зачем нужно |
|---|---|
| Производитель, модель и артикул | Однозначно определить позицию |
| Количество | Проверить объём закупки |
| Назначение | Связать устройство с функцией объекта |
| Основные характеристики | Подтвердить соответствие задаче |
| Исполнение | Зафиксировать вариант установки и отделки |
| Комплектующие | Учесть отдельно приобретаемые элементы |
| Примечания | Обозначить ограничения и вопросы для согласования |
Полезно указывать дату или версию документа. Если после подготовки спецификации изменились светильники, приводы или сценарии, комплектацию нужно пересмотреть.
Пример структуры строки спецификации
| Позиция | Модель | Количество | Назначение | Примечание |
|---|---|---|---|---|
| Модуль управления освещением | Точный артикул после подбора | По расчёту | Указанные группы света | Проверить соответствие выбранным драйверам |
| Панель управления | Утверждённая модель и отделка | По плану | Свет и шторы спальни | Зафиксировать функции клавиш |
| Шлюз интеграции | Модель под выбранное оборудование | По архитектуре | Управление кондиционированием | Подтвердить доступные команды |
Это пример оформления, а не готовый комплект для закупки.
Что проверить: по документу можно заказать точные позиции без дополнительных догадок.

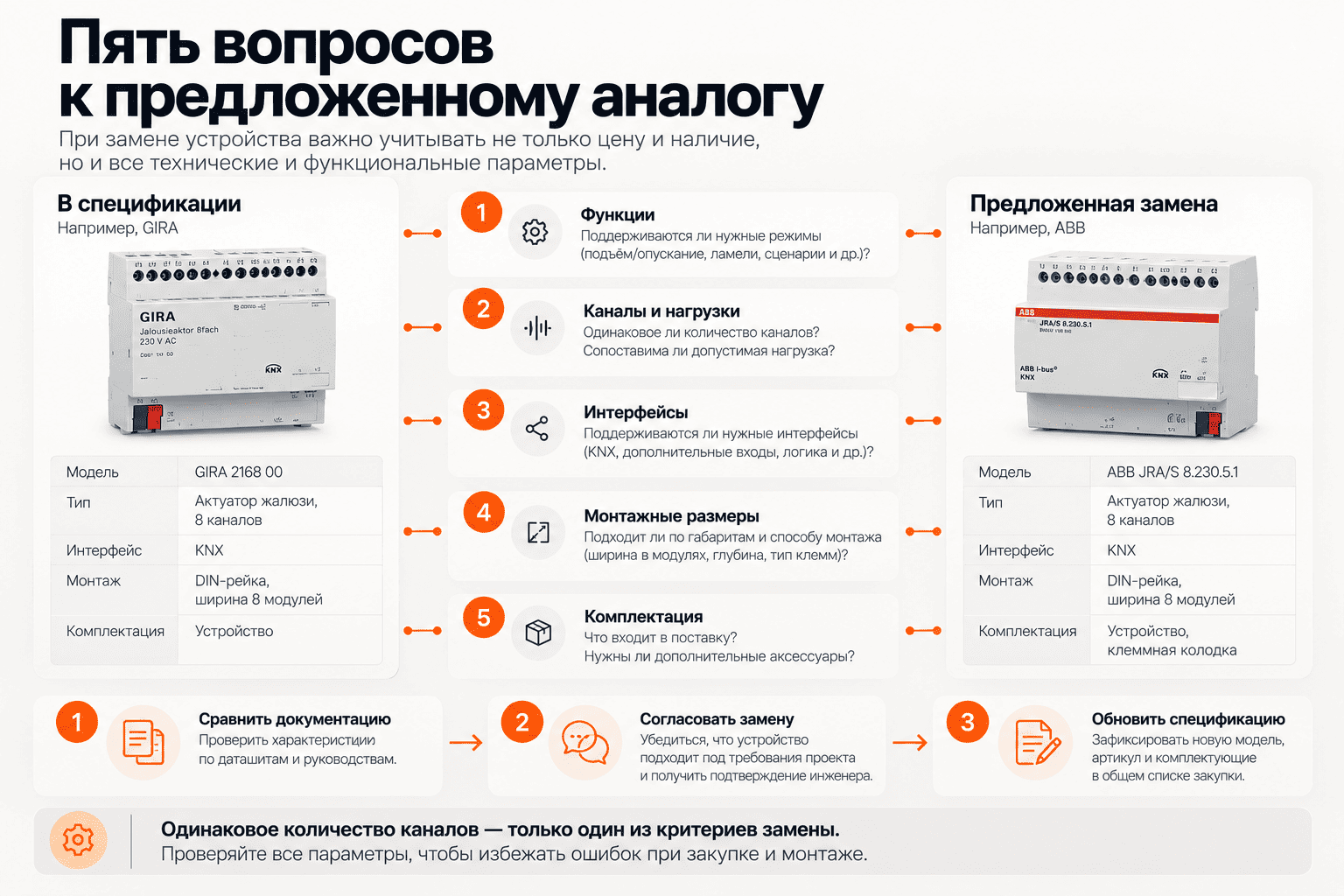

8. Согласованы ли предложенные замены
Отсутствие модели на складе или изменение цены может стать поводом предложить аналог. Но одинаковое количество каналов или похожее название не подтверждают равноценность замены.
Сравните:
- функции и параметры настройки;
- допустимые нагрузки;
- число и назначение каналов;
- интерфейсы;
- монтажные размеры;
- условия установки;
- комплектацию;
- внешний вид.
Замена может повлиять на шкаф, сценарии, программирование или интерьер. Поэтому её необходимо согласовать с ответственным специалистом и отразить в актуальной спецификации.
Рабочий порядок простой: получить документацию на предложенную модель, сравнить характеристики, согласовать последствия и обновить перечень оборудования.
Что проверить: в закупку попадают утверждённые замены, а не предварительно предложенные аналоги.
9. Понятны ли полная стоимость и подготовка к настройке
Стоимость оборудования — одна из составляющих реализации KNX-системы.
В предложении должно быть понятно, включены ли проектирование, монтаж, программирование и пусконаладка. Если эти работы выполняют разные компании, нужно определить границы их участия.
До закупки выясните:
- кто проверяет комплектацию;
- кто отвечает за монтаж;
- кто настраивает устройства и сценарии;
- какие материалы нужны для настройки;
- как согласовываются изменения;
- какие результаты передаются заказчику.
Для конфигурации KNX применяется ETS — программный инструмент для работы с системой. Покупка устройств сама по себе не означает, что они настроены под объект.KNX
Программисту нужны согласованные требования: какие команды выполняются, что происходит автоматически и как пользователь меняет режимы.
Что проверить: стоимость и состав работ понятны, а настройка системы предусмотрена заранее.
Чек-лист перед оплатой KNX-оборудования
Перед подтверждением закупки убедитесь, что:
- Функции и сценарии согласованы.
- Модели нагрузок и интерфейсы уточнены.
- Количество и назначение каналов проверены.
- Подтверждены необходимые функции интеграции.
- Системные компоненты включены в комплект.
- Предусмотрены монтаж и обслуживание.
- Панели, клавиши и датчики утверждены.
- Спецификация содержит точные позиции и комплектующие.
- Предложенные замены согласованы.
- Определены состав работ и ответственные специалисты.
Если по одному из пунктов нет ответа, зафиксируйте вопрос и выясните, какие позиции закупки от него зависят. Это поможет отличить готовую комплектацию от предварительного списка.
Частые вопросы
Как подобрать KNX-оборудование, если есть только планировка?
Начните с назначения помещений, желаемых функций и способов управления. Планировка позволяет начать обсуждение, но для окончательного выбора потребуются сведения о нагрузках, инженерном оборудовании и условиях монтажа.
Можно ли использовать оборудование разных производителей?
Да, KNX предусматривает взаимодействие сертифицированных устройств разных производителей. При этом нужно проверить функции конкретных моделей, подключаемые нагрузки и требования к интеграции.
Достаточно ли спецификации для закупки и монтажа?
Подробная спецификация помогает закупать оборудование. Для монтажа необходима рабочая документация с техническими решениями и подключениями. Таблица артикулов её не заменяет.
Можно ли заменить устройство на более доступный аналог?
Можно рассмотреть замену после проверки характеристик и влияния на проект. Решение следует согласовать до заказа и внести в спецификацию.
Какой резерв предусмотреть для расширения?
Универсального значения нет. Резерв определяют по предполагаемым функциям: проверяют каналы, питание, место в шкафу и другие необходимые ресурсы. Покупать дополнительные устройства стоит после такого расчёта.
