Чтобы система KNX управляла светом, климатом и шторами так, как задумано, оборудование нужно выбирать под конкретные задачи объекта. Значение имеют не только модели панелей и датчиков, но и количество каналов, характеристики нагрузок, интерфейсы инженерных систем и возможности настройки.
SATION помогает подобрать KNX-оборудование под проект дома, квартиры или коммерческого объекта, составить спецификацию и рассчитать стоимость комплектации. Обратиться можно с готовым проектом, списком оборудования или планировкой и описанием нужных функций.
Когда нужен подбор KNX-оборудования
Подбор требуется, когда технические решения необходимо перевести в конкретный перечень устройств для заказа. Например, в проекте предусмотрено управление освещением, отоплением и шторами, но модели оборудования ещё не определены.
Услуга также полезна, если:
- нужно составить спецификацию оборудования для закупки;
- изменились светильники, приводы или климатическое оборудование;
- отдельные устройства недоступны и требуется подобрать замену;
- необходимо сравнить варианты комплектации по функциям и стоимости;
- планируется расширение существующей KNX-системы.
Для интеграторов, монтажных компаний и проектировщиков это возможность уточнить комплектацию и технические вопросы до начала работ. Для владельцев объектов — выбрать оборудование для нужных функций умного дома и получить понятный перечень устройств с расчётом стоимости.

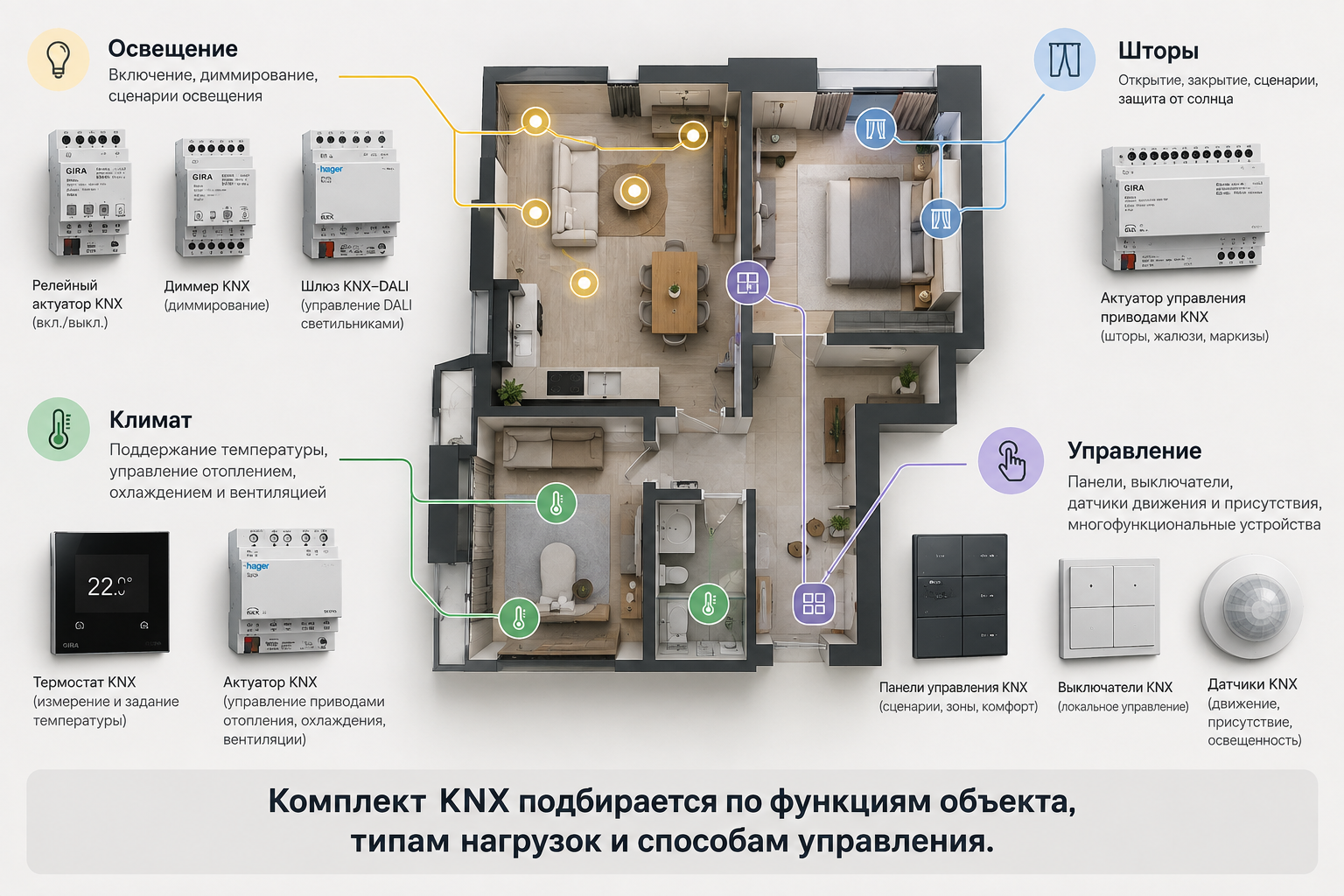

Какое оборудование можно подобрать
Комплект зависит от того, чем должна управлять система и как пользователь будет с ней взаимодействовать.
Освещение. Подбираем релейные и диммирующие актуаторы, шлюзы KNX–DALI и датчики для управления световыми группами. Учитываем тип светильников и драйверов, характеристики нагрузки и способ регулирования яркости.
Климат. Подбираем термостаты, комнатные контроллеры, актуаторы отопления и фанкойлов, датчики и интерфейсы. Важны количество зон, тип исполнительных устройств и доступные способы управления инженерным оборудованием.
Шторы и жалюзи. Выбираем актуаторы и интерфейсы с учётом типа приводов, их питания и требуемых команд.
Панели и датчики. Подбираем кнопочные и сенсорные панели, датчики присутствия, движения и освещённости. Сопоставляем функции устройств с задачами помещений, требованиями к дизайну и монтажу.
Системные компоненты. Определяем необходимые блоки питания KNX, интерфейсы, маршрутизаторы и соединители линий по структуре системы. Для связи со сторонним оборудованием подбираем шлюзы по поддерживаемым протоколам и документации производителей.
Вентиляцию, безопасность, видеонаблюдение и другие инженерные системы рассматриваем в части интеграции с автоматизацией. Их собственное проектирование относится к соответствующим инженерным разделам.
Что вы получаете: спецификация и расчёт оборудования
Результат подбора — спецификация KNX: перечень устройств с моделями, артикулами, количеством и назначением. По ней можно согласовать комплектацию и подготовить заказ.
При расчёте KNX-оборудования учитываем управляемые группы, необходимые каналы, параметры подключаемых устройств, питание системы и согласованный резерв для расширения. Если для задачи подходят разные модели, объясняем их отличия и ограничения.
В спецификации указываются:
| Сведения | Что они позволяют проверить |
|---|---|
| Наименование, модель и артикул | Какое именно устройство нужно заказать |
| Количество | Сколько устройств требуется по проекту |
| Назначение | Для каких помещений, групп или функций выбрано оборудование |
| Технические комментарии | Какие параметры, ограничения и условия подключения нужно учесть |
| Согласованные замены | Какие альтернативы рассмотрены и чем они отличаются |
Стоимость комплектации рассчитывается по выбранным позициям. Спецификация служит основой для закупки; схемы подключения, размещение устройств и другие документы для монтажа входят в рабочую документацию и согласовываются отдельно.
Какие данные нужны и как проходит подбор
Для начала отправьте имеющиеся материалы: планировку, техническое задание, проекты электрики, освещения и климата, спецификацию или предложение подрядчика. Если уже выбраны светильники, драйверы, приводы и климатическое оборудование, приложите их модели или техническую документацию.
Также полезно указать желаемые сценарии, требования к панелям управления, ориентир по бюджету и планы расширения системы.
Работа проходит в три этапа:
- Изучаем задачу. Определяем, нужен ли новый комплект, оборудование для расширения системы или замена отдельных позиций. Уточняем исходные данные и согласуем состав работы.
- Подбираем оборудование. Сопоставляем устройства с функциями проекта, нагрузками и требованиями к управлению. Обсуждаем возможные варианты.
- Согласуем комплектацию. Подготавливаем спецификацию и расчёт стоимости выбранного оборудования. Фиксируем вопросы, которые необходимо решить перед закупкой.
Если готового проекта нет, можно начать с планировки и списка функций. Предварительный состав оборудования уточняется после определения технических решений. Для окончательной комплектации может потребоваться подготовка ТЗ и рабочей документации.
Почему подбор связан с программированием
Ошибки выбора оборудования могут проявиться только на монтаже или при запуске: не хватает каналов, диммер не подходит для выбранного драйвера, отсутствует нужный интерфейс или панель не поддерживает предусмотренную функцию.
Программирование в ETS задаёт параметры и взаимодействие устройств. Поэтому сценарии нужно учитывать ещё при подборе: какие команды передаёт панель, какие действия выполняет актуатор, нужна ли обратная связь и где реализуется логика.
Настройка не добавит недостающие физические каналы и неподдерживаемые интерфейсы. Проверка этих вопросов до закупки помогает снизить риск дополнительных заказов и изменений в проекте.
Частые вопросы
Можно ли подобрать KNX-оборудование только по площади дома?
Площадь помогает понять масштаб объекта, но для точного расчёта её недостаточно. Важны количество световых групп, приводов, зон климата, панелей и набор сценариев. Два дома одинаковой площади могут требовать разной комплектации.
Можно ли использовать оборудование разных производителей?
Сертифицированные KNX-устройства разных производителей могут работать в одной системе. При подборе всё равно нужно учитывать функции конкретных моделей, электрические характеристики и возможности их настройки. Поддержка KNX не делает любые устройства взаимозаменяемыми.
Можно ли заказать подбор по готовому проекту?
Да. Готовый проект позволяет определить необходимые функции, количество каналов и параметры подключаемого оборудования. На его основе подбираем конкретные модели и составляем спецификацию для закупки.
Можно ли подобрать более доступные аналоги?
Можно рассмотреть альтернативные модели и сравнить их стоимость. При этом важно сохранить необходимые функции и учесть влияние замены на подключение и программирование. Возможность снижения бюджета определяется после проверки конкретных позиций.
Включены ли монтаж и программирование?
Подбор определяет состав оборудования. Монтаж, программирование и пусконаладка согласовываются отдельно, как и подготовка рабочей документации.
Сколько стоит подбор и сколько времени занимает?
Стоимость и срок зависят от размера системы, готовности исходных данных и задачи. Для нового комплекта, расширения системы и замены нескольких устройств требуется разный объём работы. Условия согласовываются после изучения материалов.
Пришлите в SATION проект, спецификацию или планировку и кратко опишите задачу: подобрать оборудование под готовый проект, укомплектовать новую систему, расширить существующую или заменить отдельные позиции.
Поможем определить, какие данные нужны для расчёта, и согласуем состав работы по вашему объекту.
