Главной средой передачи данных является кабель KNX, который представляет собой специальную витую пару (тип кабеля J-Y(st)Y 2*2*0.8), соединяющую все устройства KNX. По этому кабелю передаются информационные телеграммы и подается питание на шинные устройства. Систему KNX можно расширять посредством IP-сетей.
Гибкость структуры KNX обеспечивается благодаря возможности соединения устройств по различным схемам: «линия», «дерево» и «звезда». Нельзя использовать только кольцевые схемы.

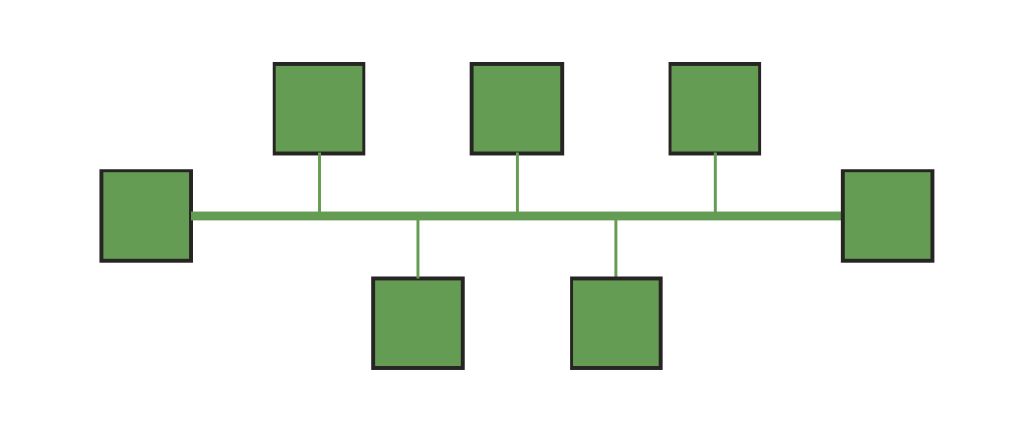

Линейная схема топологии сети

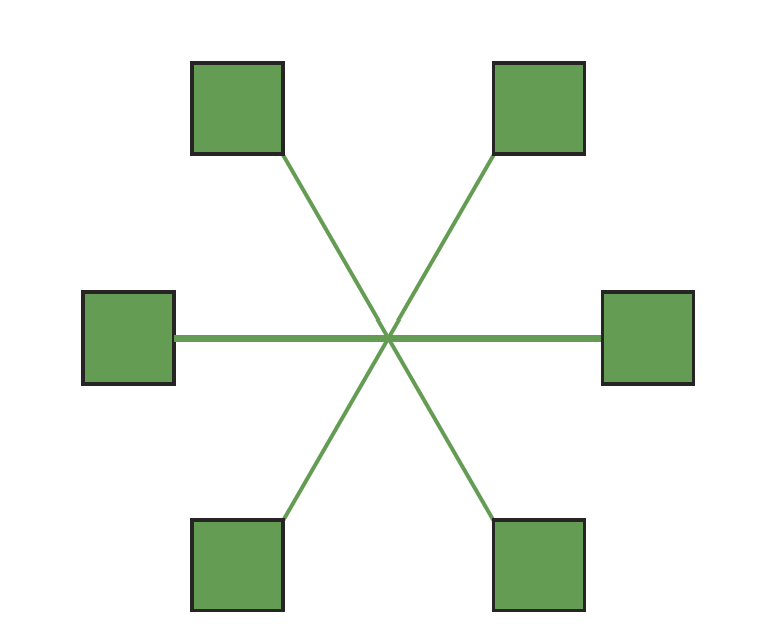

Схема топологии сети «звезда»

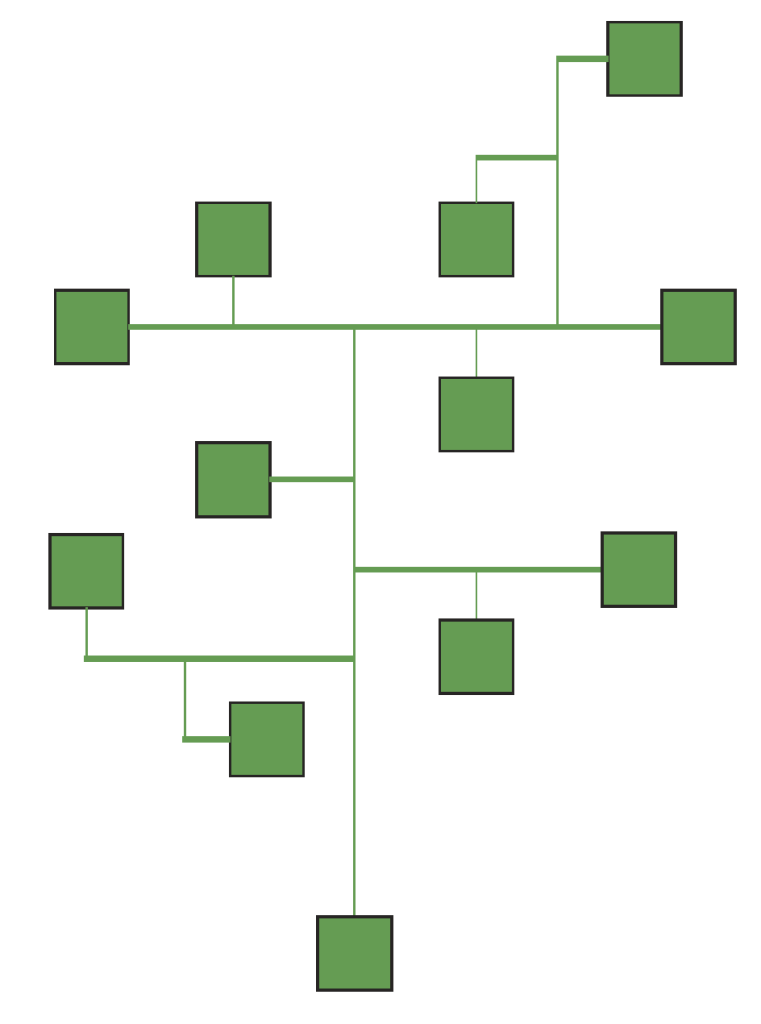

Схема топологии сети «дерево»
Топология KNX представляет собой сеть линий, которые могут объединяться с помощью линейных коплеров в зависимости от размера системы. Устройства в каждой линии питаются от источника питания (30 В).
В системе автоматизации KNX можно выделить три группы элементов:
- Системные компоненты, такие как силовые модули и линейные соединители, отвечающие за работу всей системы.
- Датчики и сенсоры, которые отправляют сигналы, например, о переключении, освещенности, температуре, влажности и присутствии людей.
- Приводы, которые принимают сигналы от датчиков и выполняют соответствующие операции, например, переключение, управление жалюзи и шторами и т.д.
Иерархия системы автоматизации включает линии, области и объединение областей. Линия является наименьшей структурной единицей системы KNX. Каждая линия может содержать до 4 сегментов, а каждый сегмент может подключать до 64 устройств шины. Каждый сегмент линии требует соответствующего источника питания. Фактическое количество устройств зависит от выбранного источника питания и мощности каждого устройства.
На одной линии можно использовать до 3 ретрансляторов линии, каждый из которых может добавить 64 устройства. Ретрансляторы линии не могут использоваться на основной или главной линии. Каждый сегмент линии, обычная линия и основная линия должны иметь источник питания шины.
Обычно можно иметь 15 линий, каждая из которых подключена к главной линии через линейный коплер, образуя область. На главной линии можно подключить до 64 устройств напрямую, но если используется линейный коплер, количество подключенных устройств будет меньше.
Если существует несколько областей, каждая область подключается к основной линии через основной коплер. Система может поддерживать до 58000 устройств шины, включая 15 областей. В небольших системах, где достаточно одной линии, не обязательно использовать линейный коплер.
На одной линии максимальное расстояние между источником питания и устройством KNX составляет 350 метров, а максимальное расстояние между двумя устройствами KNX - 700 метров. Общая длина всей линии не должна превышать 1000 метров.

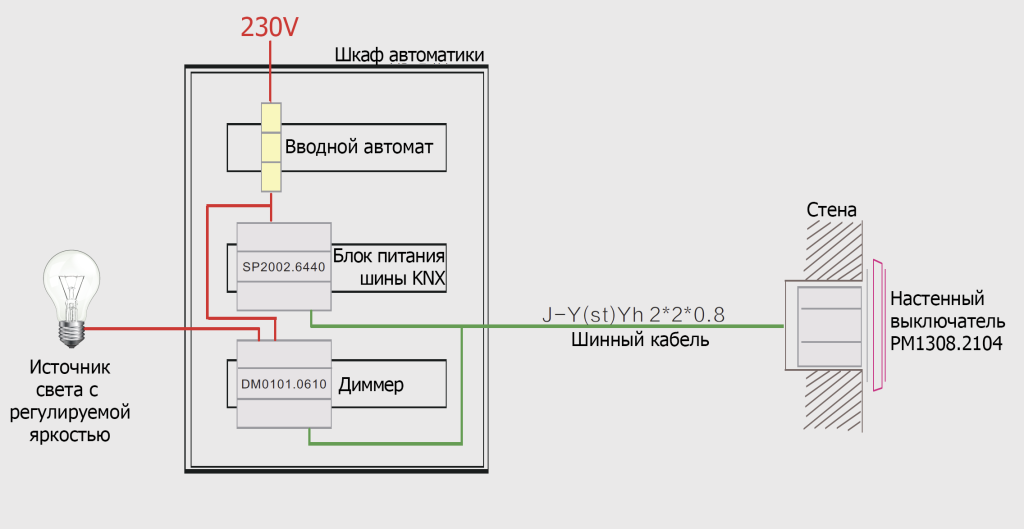

Принципиальная схема построения самой маленькой системы KNX
